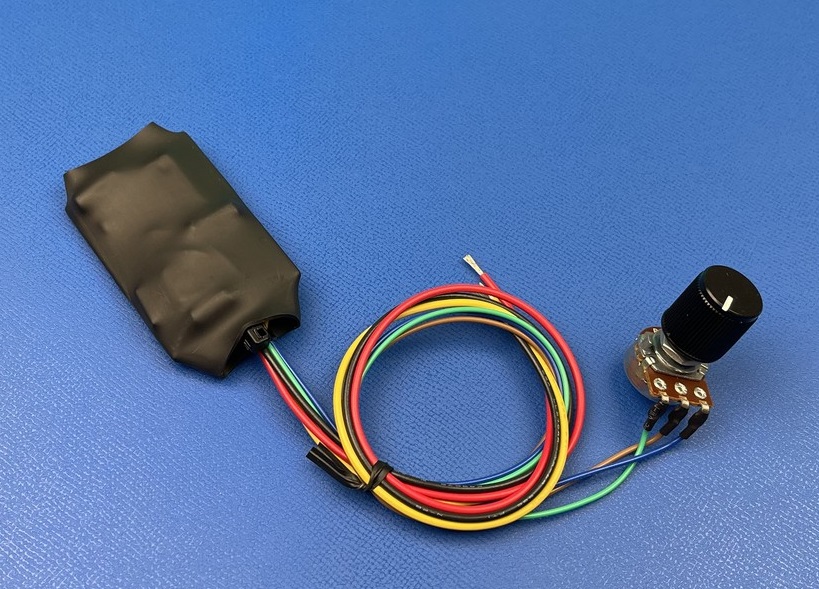

【パネル埋め込み式】手元で自在に明るさ調整・LED調光ユニット（ボリューム別体タイプ） [CK-3AB]

CK-3ABの大きな特徴は、明るさを調整するボリュームが本体と別になっていることです。

ユニット本体は見えない場所へ設置して、調整用のボリュームだけを操作しやすい場所へ取り付けることができます。

車のインパネやピラー、キャンピングカーの棚や操作パネル、各種機器の操作面などにボリュームを取り付けておけば、必要な時にツマミを回して明るさを調整できます。

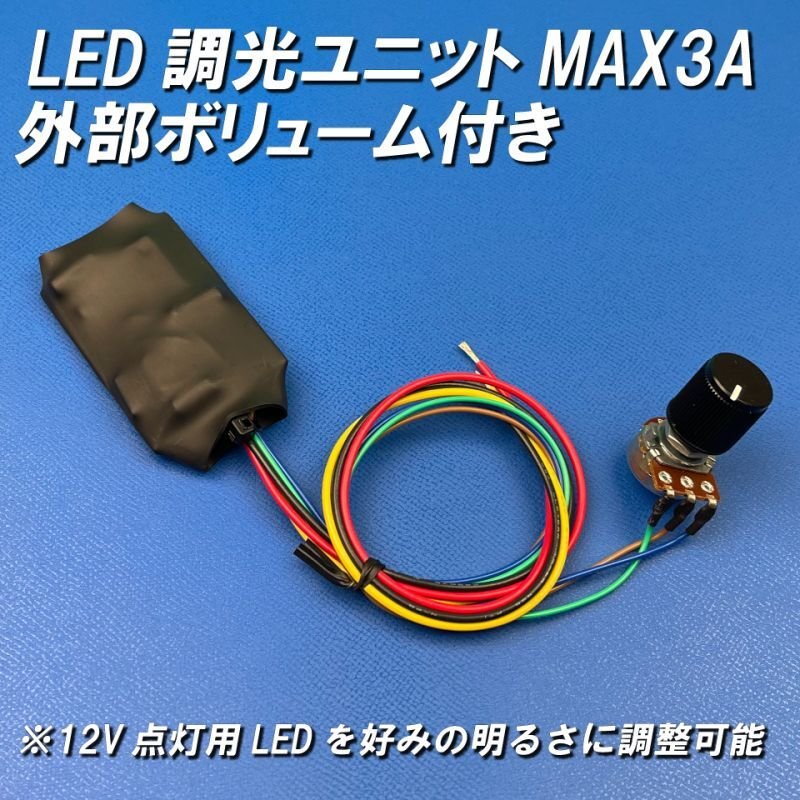

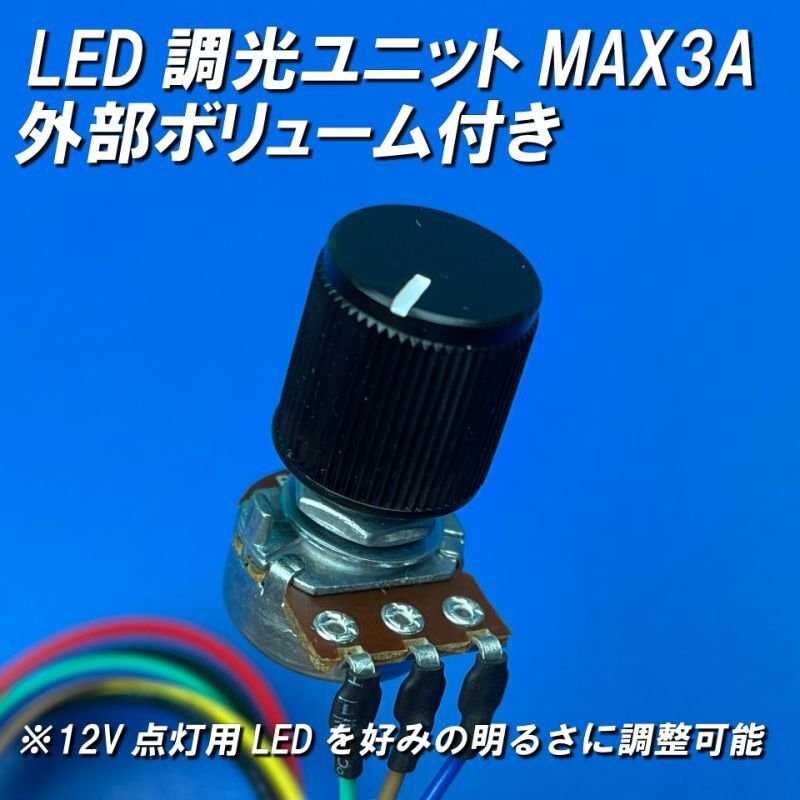

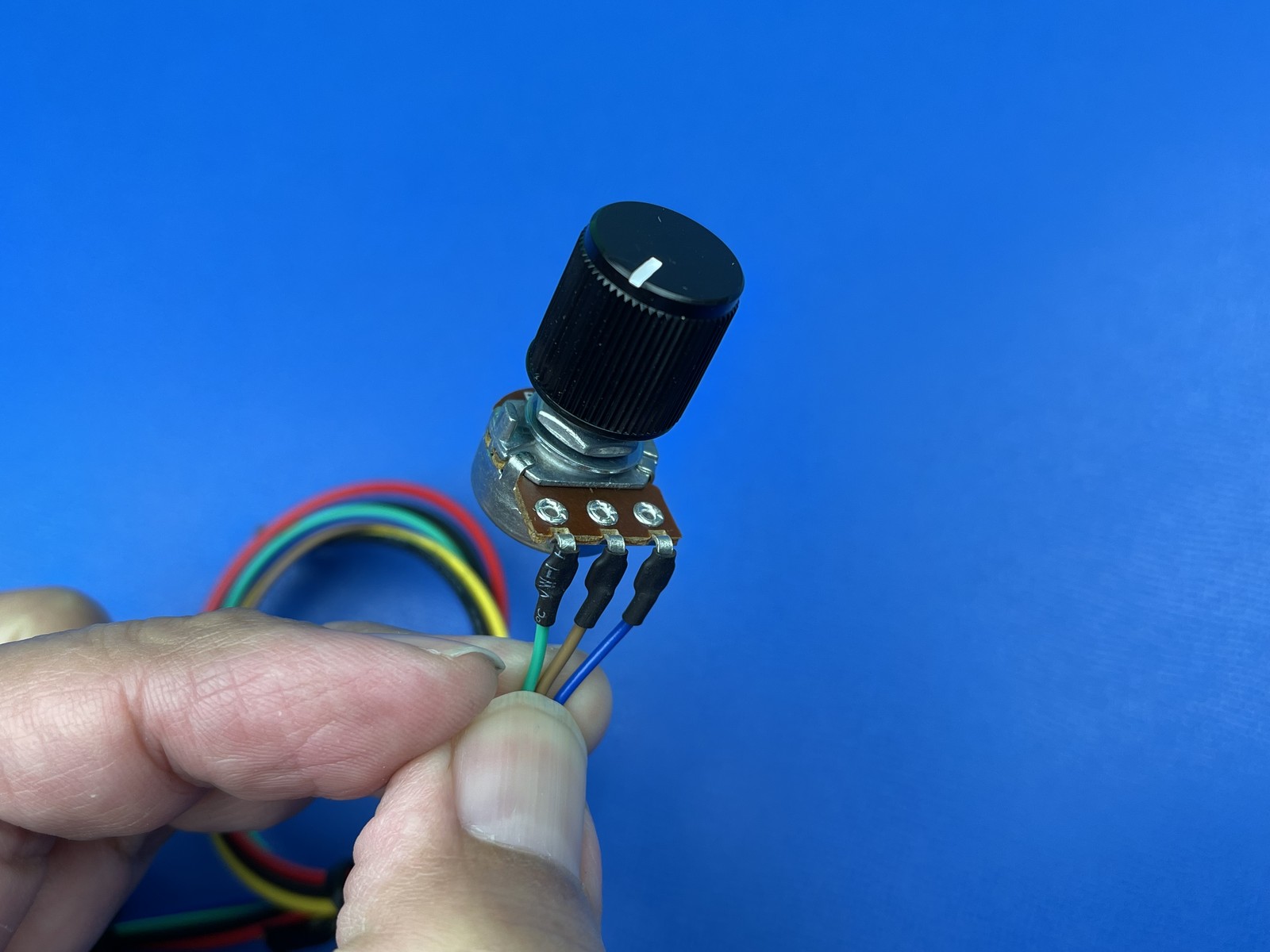

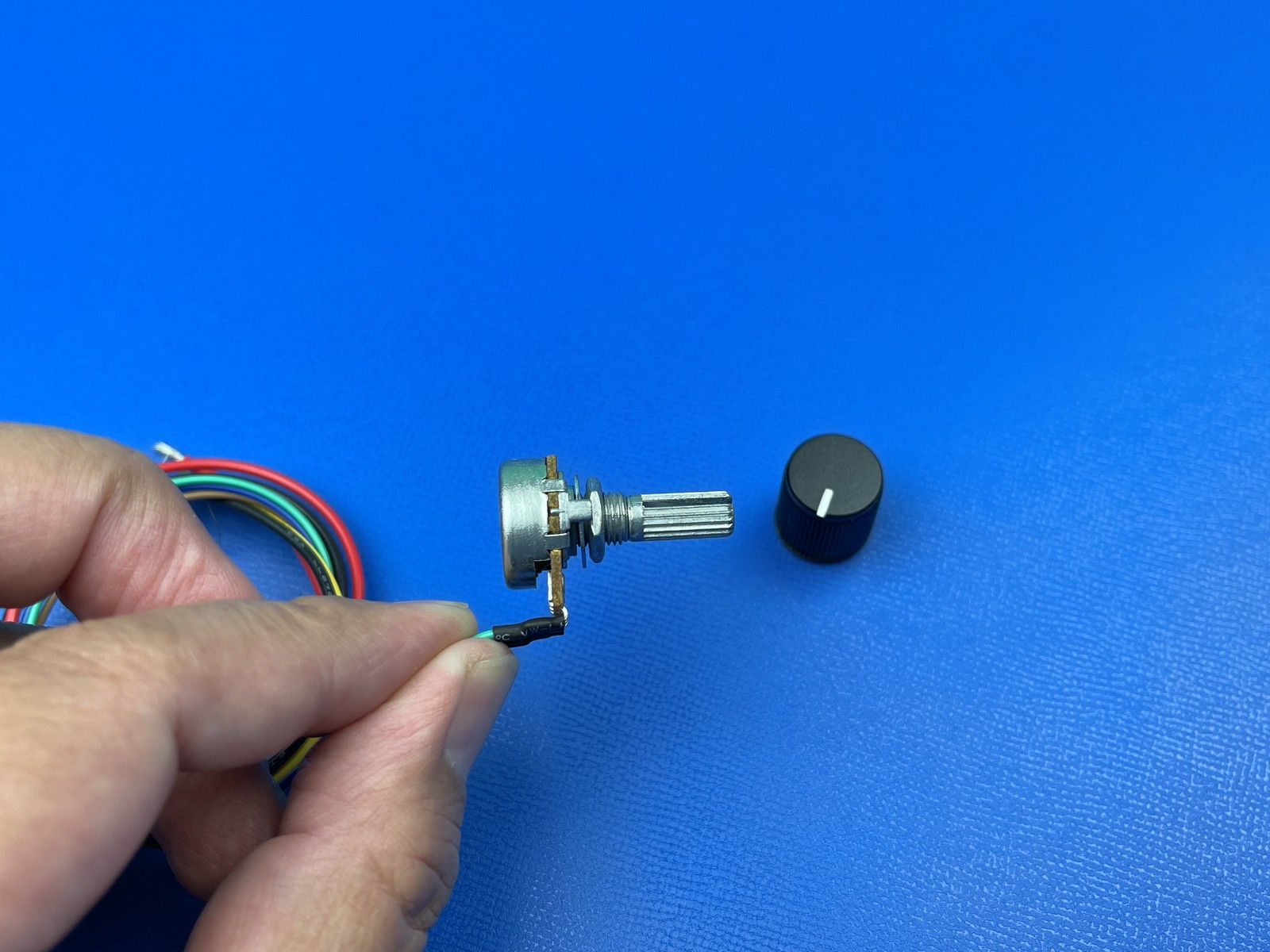

付属の外部ボリュームとツマミ

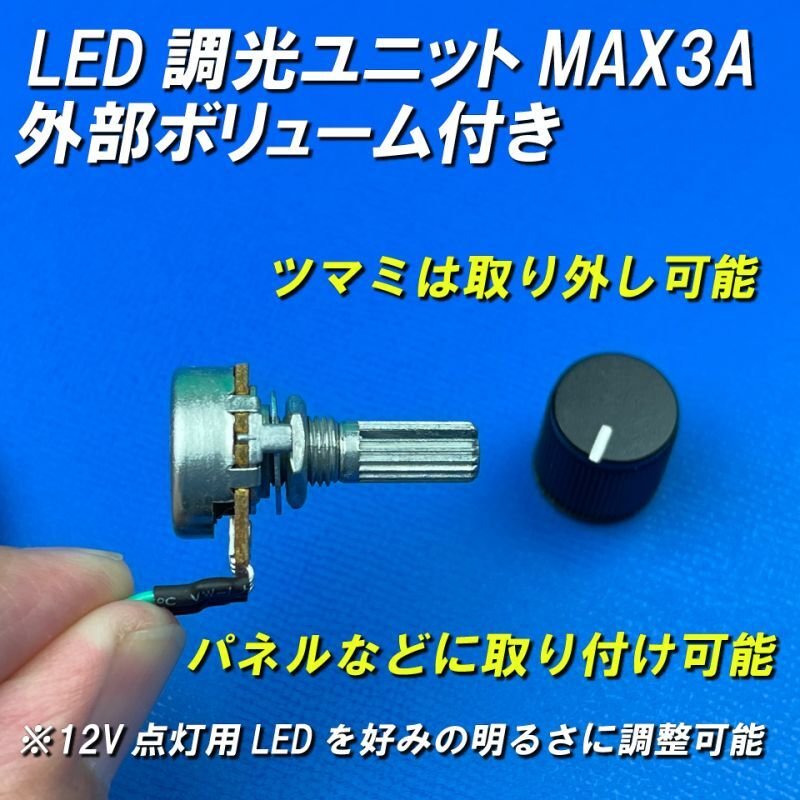

ナットでパネルへ取り付けできます

LEDを取り付けてみたら、思っていたより明るかった。
夜に使うと眩しい。
撮影や作業に使うには、もう少し光量を落としたい。

そんな時、抵抗を何度も交換しながら、ちょうどいい明るさを探すのは大変です。

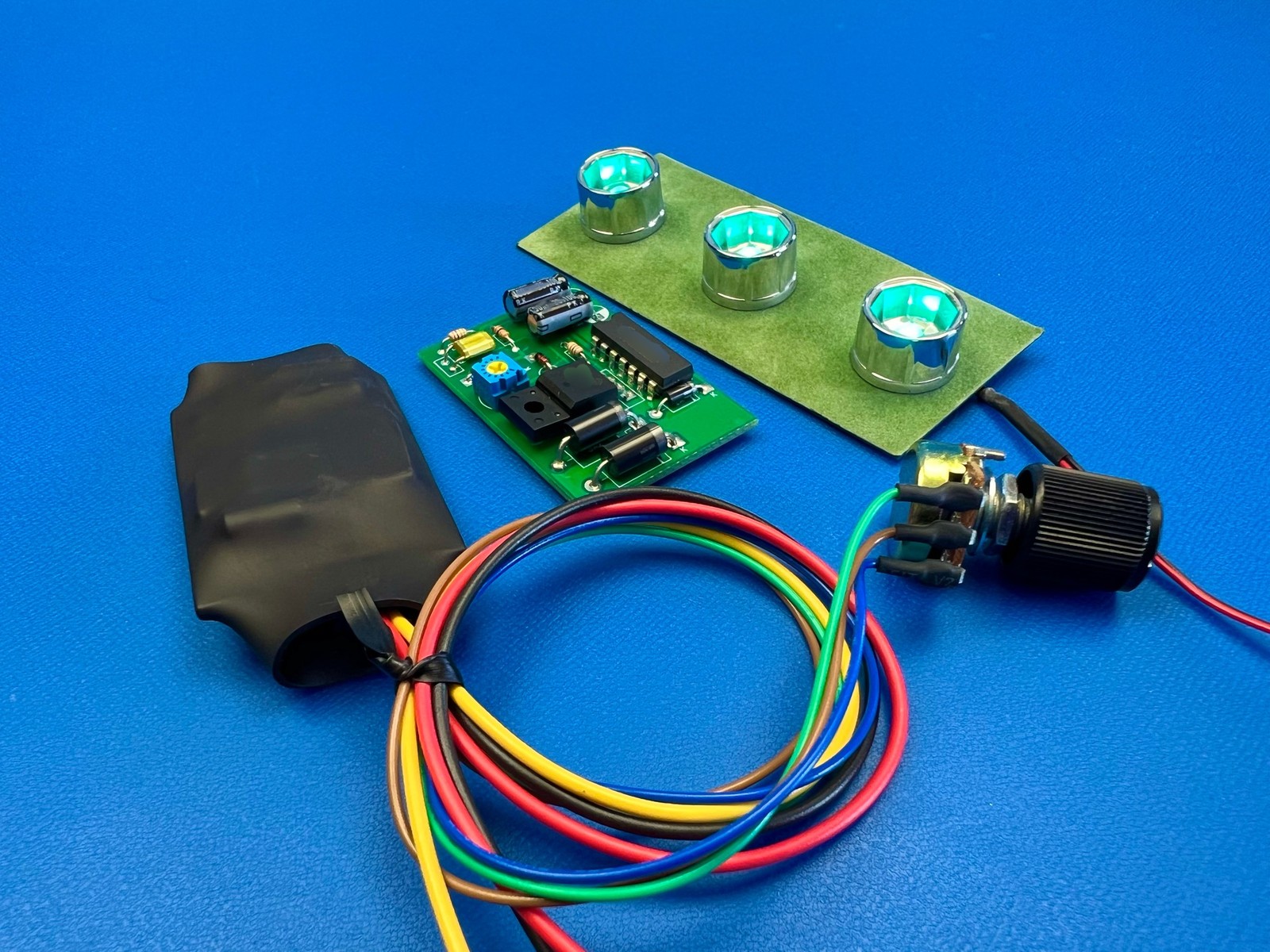

CK-3ABなら、LEDを実際に点灯させた状態で手元のツマミを回すだけ。
使う場所や目的に合わせて、その場で明るさを調整できます。

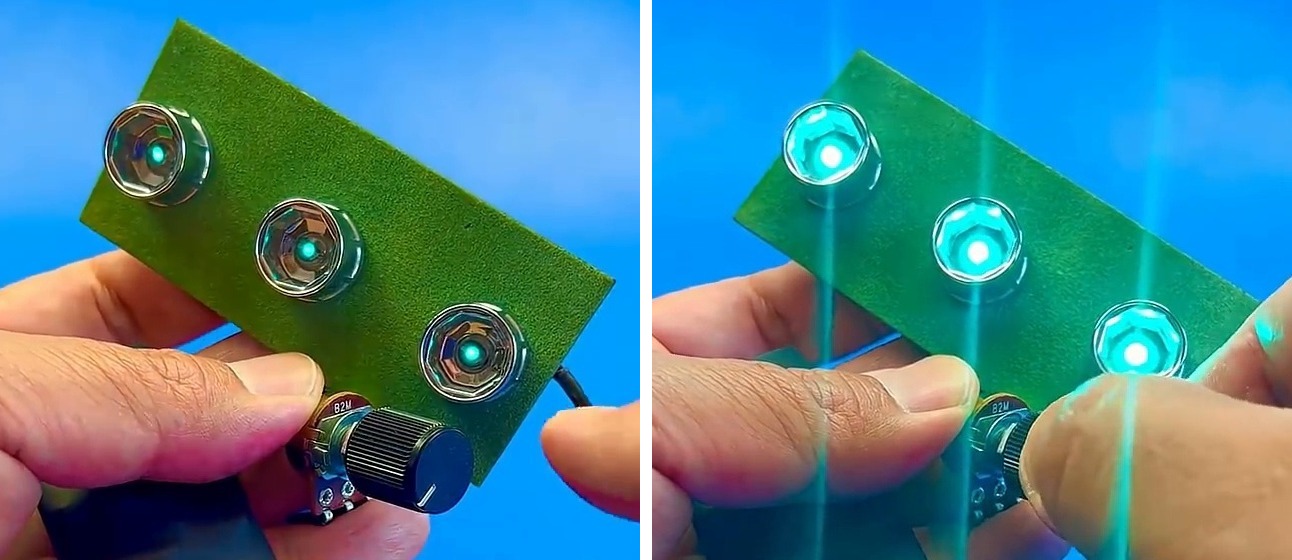

減光した状態 ／ 明るくした状態

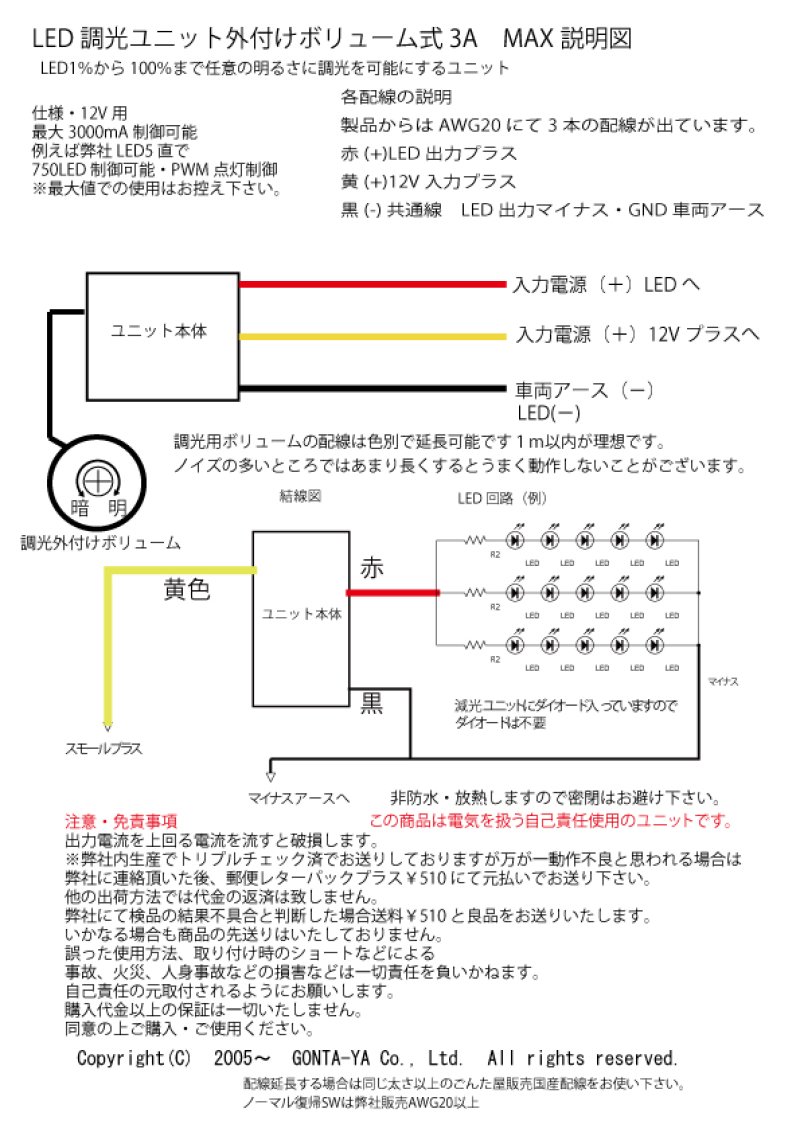

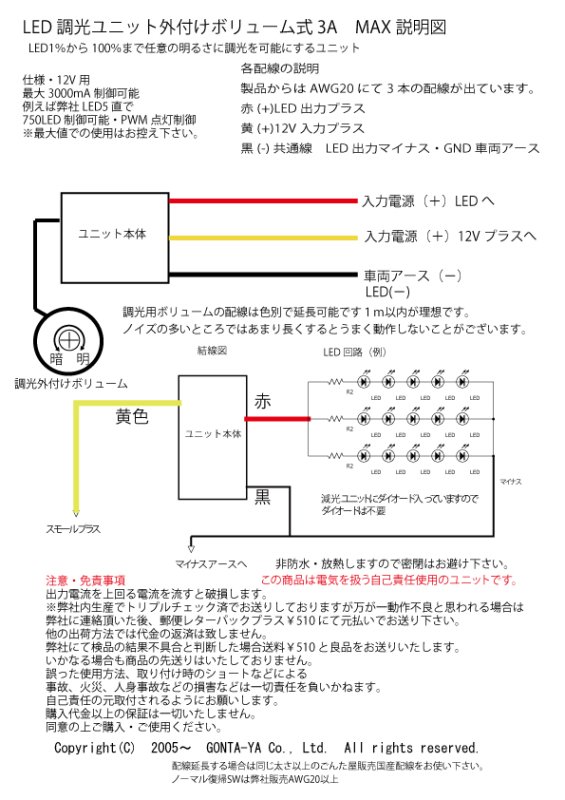

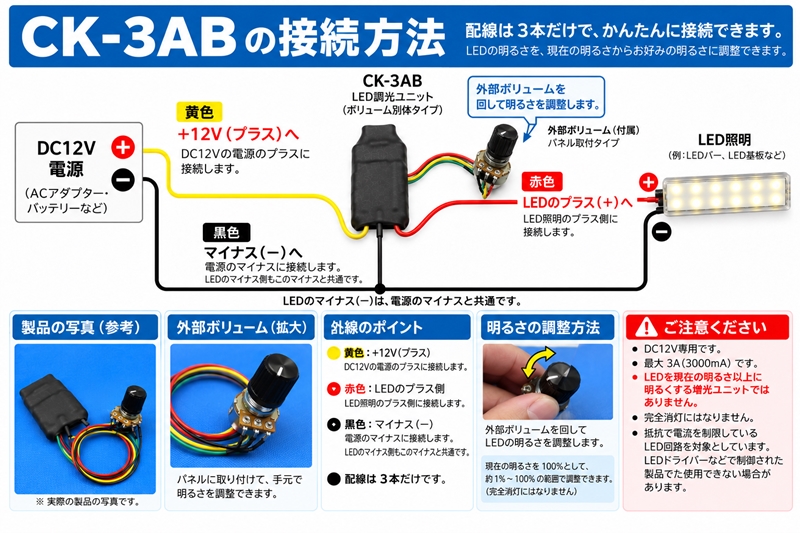

接続する配線は3本です。
黄色＝DC12V電源のプラス、赤色＝LED照明のプラス、黒色＝マイナスへ接続します。
LED照明のマイナスは、電源のマイナスと共通です。

LED照明とCK-3ABを接続し、外部ボリュームを操作することで明るさを調整します。

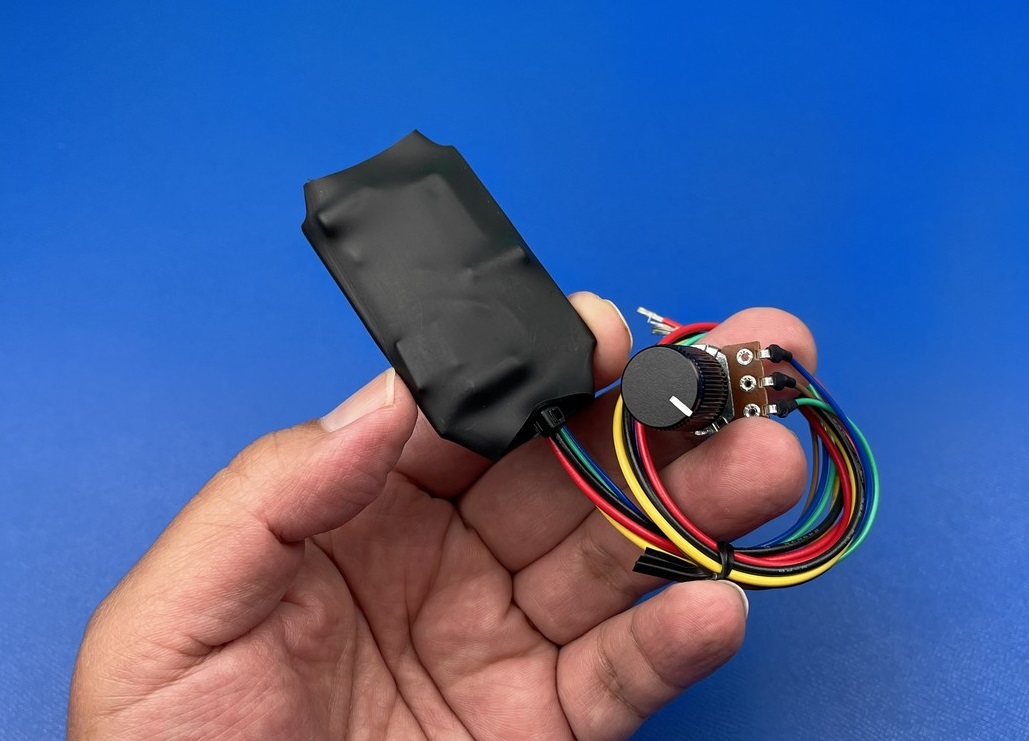

手に持ったサイズ感

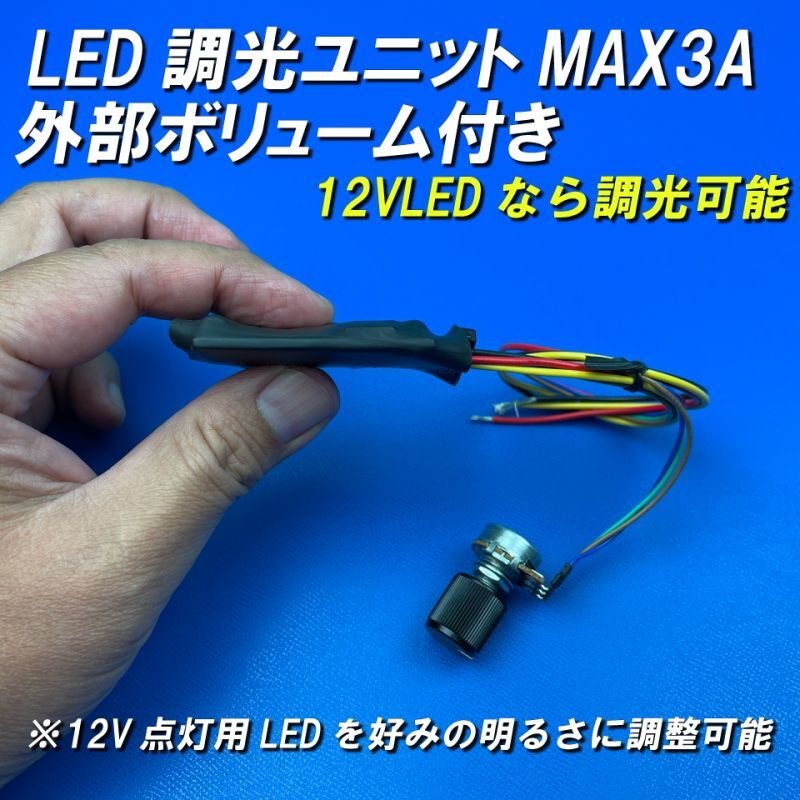

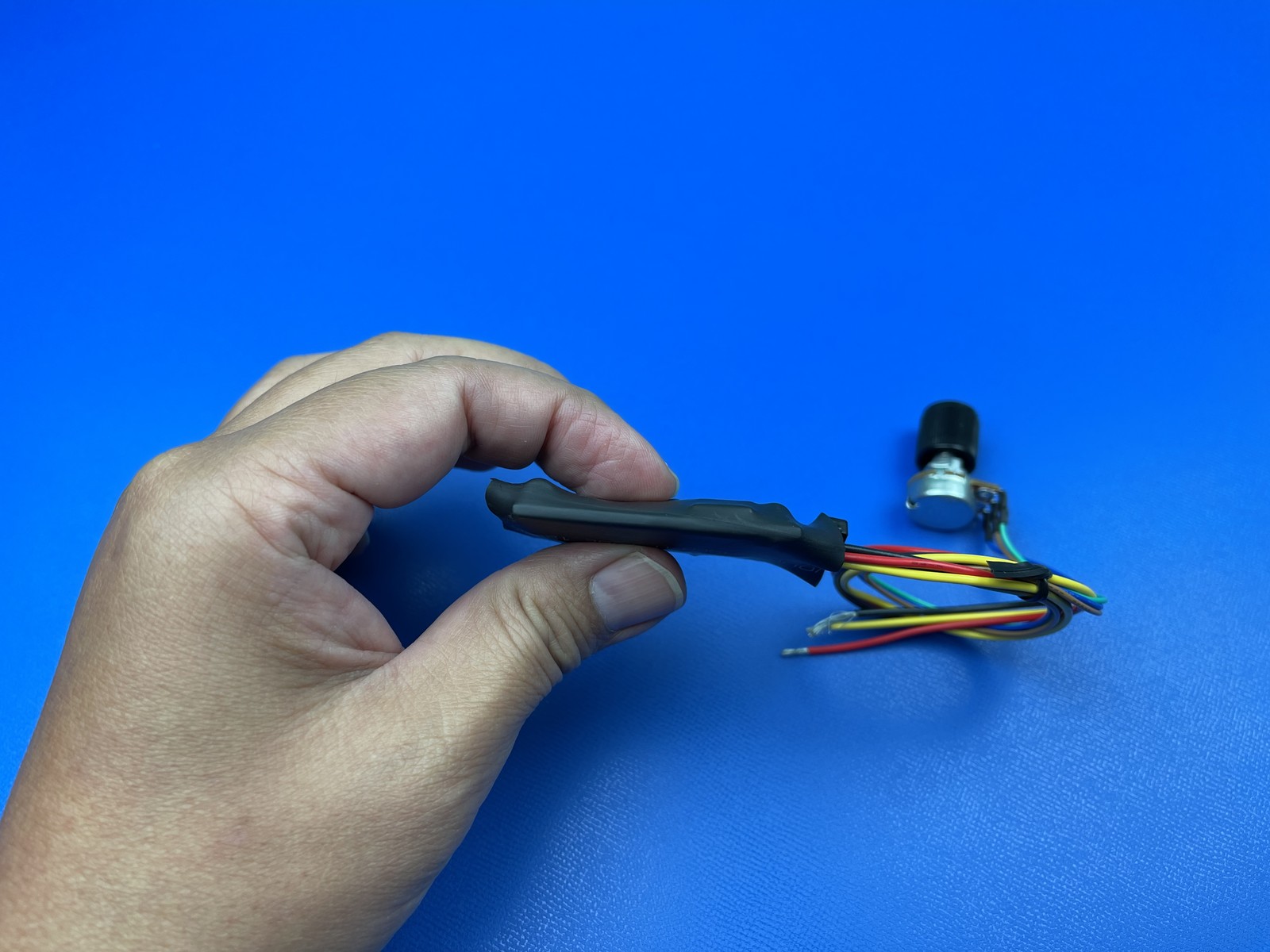

薄くコンパクトな本体

本体はコンパクトにまとめていますので、車両、LED照明、各種機器などの内部へ組み込み、操作するボリュームだけを使いやすい場所へ出すことができます。

CK-3ABは、「DC12VのLED照明を手元で調整したい」という、さまざまな用途でお使いいただけます。

例えば顕微鏡や拡大鏡の照明では、見る対象に合わせて光量を変えたい場合があります。 カメラ撮影用のLED照明でも、撮影する対象や環境によって必要な明るさは変わります。

そんな用途では、外部ボリュームを操作しやすい位置へ取り付けて、その都度明るさを変更できるCK-3ABが便利です。

リング状の自作LED照明には、ごんた屋オリジナルの ぐるぐるLEDリング基板 もご利用いただけます。

LEDの明るさを抵抗で変更する場合、希望する明るさに合わせて抵抗値を考え、実際に抵抗を交換して確認する必要があります。

「もう少し暗くしたい」
「暗くしすぎたので少し戻したい」

そのたびに抵抗を交換するのは大変です。

CK-3ABなら、LED回路に取り付けられている抵抗を交換せず、接続した状態でツマミを回して明るさを調整できます。

ここから少しだけ専門的なお話です。

ひとつのLED基板の中に、LED1個の回路、3個直列の回路、5個直列の回路など、異なる構成が混在している場合があります。

それぞれの回路ではLEDの個数に合わせて異なる抵抗値が使われます。 例えばLED1個の回路に560Ω、LED5個直列の回路に75Ωといった構成が、同じ基板上に存在することがあります。

このような回路全体を、さらに1本の抵抗を追加するだけで暗くしようとすると、回路ごとに明るさの変化が異なり、発光バランスが崩れる場合があります。

そこでCK-3ABはPWM方式で調光します。

抵抗を追加して単純に電流を絞るのではなく、LEDを高速でON/OFFし、その点灯時間の割合を変えることで明るさを調整します。

そのため、異なる抵抗値やLEDの直列個数が混在する回路でも、元の発光バランスを大きく崩さず、回路全体をまとめて調光しやすいというメリットがあります。

CK-3ABは、LED＋抵抗で構成されたLED回路の調光を基本としています。

LEDドライバーIC、定電流回路、レギュレーター、その他の半導体回路などによってLEDを制御している製品については、正常に調光できない場合があります。

半導体で制御されているLED製品でも動作する組み合わせはありますが、当店ではそのような製品への使用をおすすめしておりません。

特に市販のLED照明は、外から見ただけでは内部回路が分からないものもあります。 判断に迷う場合は、ご購入前にお気軽にご相談ください。

CK-3ABをはじめ、ごんた屋のオリジナル電子ユニットは、完成した製品を仕入れて販売しているものではありません。

「こんなものがあったら便利なのに」
「自分なら、こんなものが欲しい」

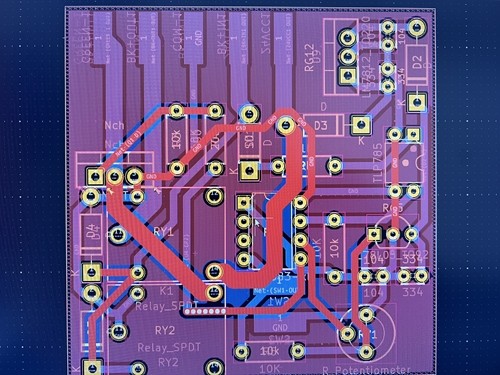

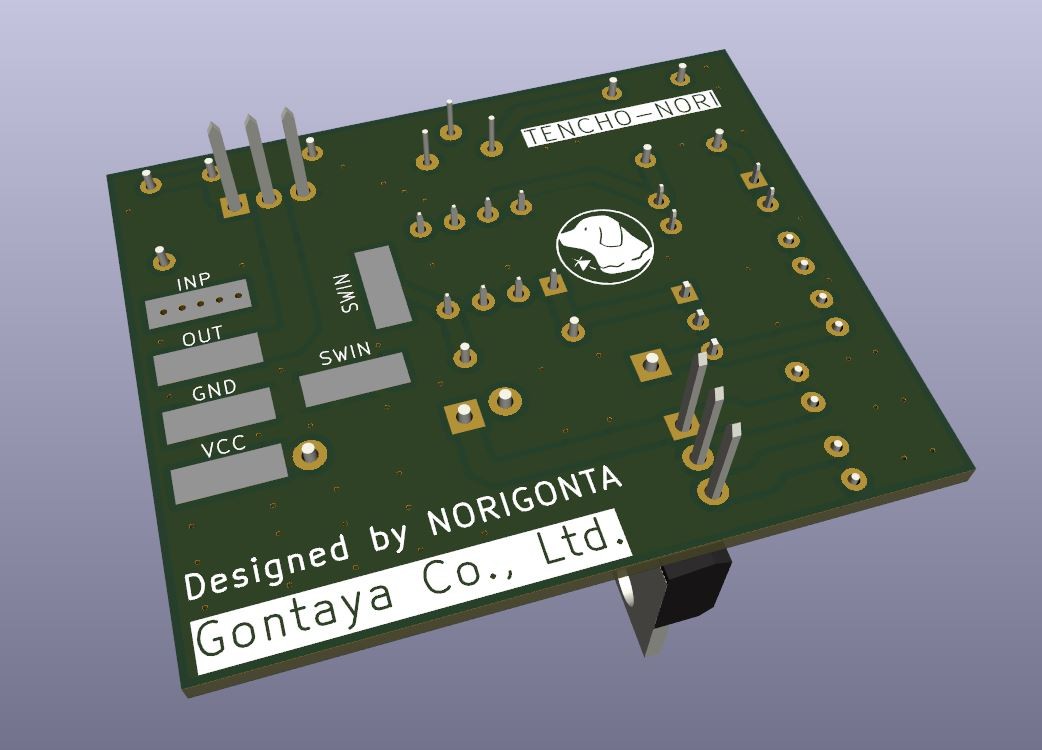

そんなところから考え、回路を作り、基板を設計し、使用する部品を選んで製品にしています。

回路や基板を設計して終わりではありません。

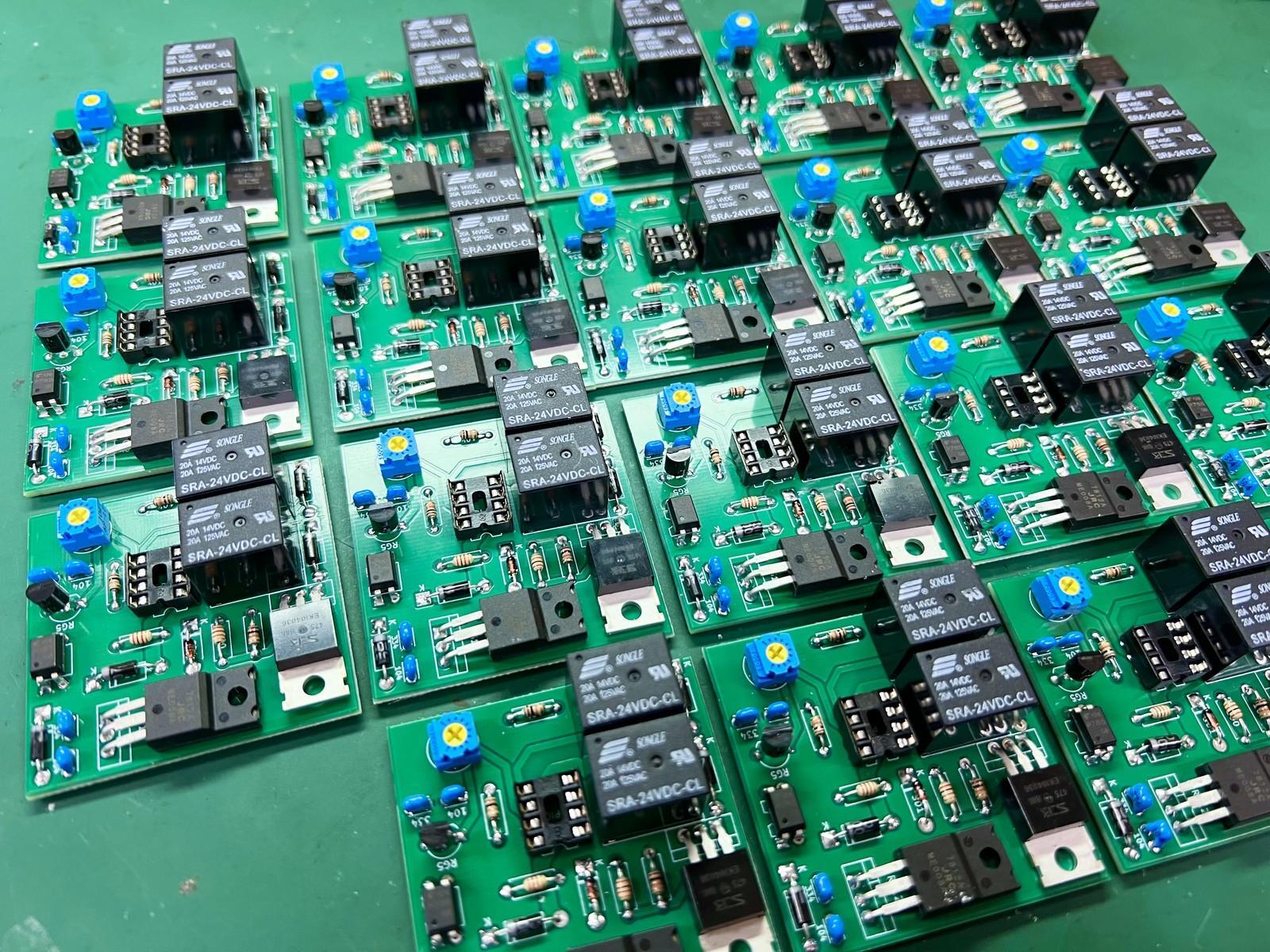

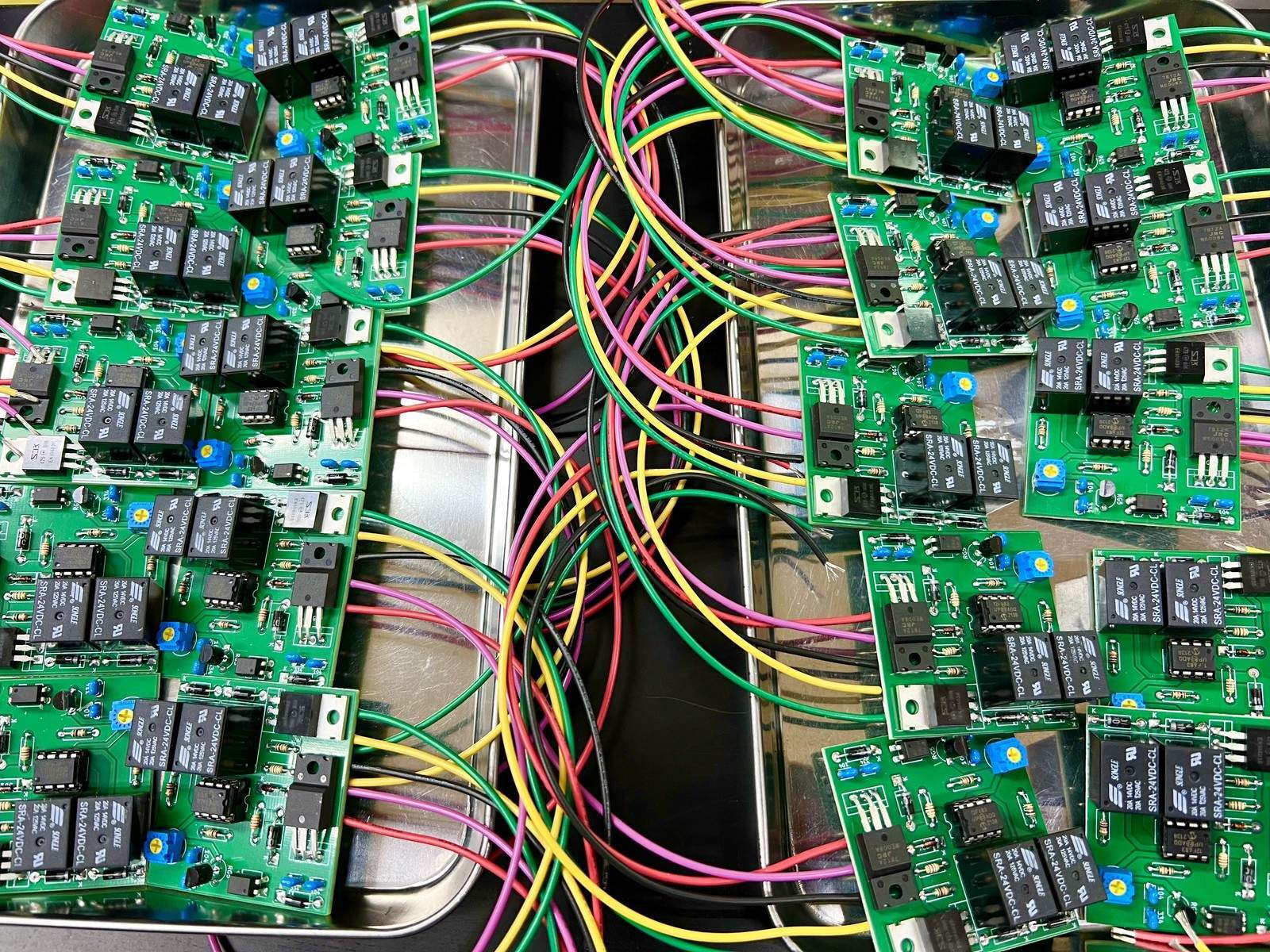

使用する部品の選定・調達から、はんだ付け、組み立てまで、私自身がごんた屋ラボで一つずつ製作しています。

自分で考え、自分で作り、実際に使って納得したものを商品にする。 これは、ごんた屋が長年続けているものづくりの基本です。

PWM調光ユニットという種類だけを探せば、もっと安価な商品もあります。

でも、車両や製品、設備の中へ一度組み込んだ電子部品は、簡単に交換できるとは限りません。

もし組み込み後に不具合が起きれば、原因確認、再入庫、内装や機器の取り外し、部品交換、再組み立てなど、部品そのものの価格以上に大きな手間やコストが発生することがあります。

だから私は、作っている時だけではなく、お客様が組み込んだ「その後」まで考えて製作しています。

製作業者様をはじめ、国内メーカーの研究・開発用途や研究機関などでもご利用いただいています。

法人・製作業者・教育機関・研究機関など、製品への組み込みや研究・製作用途でのご注文にも対応しています。

10台以上や100台単位など、まとまった数量をご希望の場合は事前にご相談ください。

私自身が一つずつ製作しているため、数量によっては製作にお時間をいただきます。 必要数量・希望納期を事前にお知らせいただければ、製作日程を確認のうえ対応いたします。

お見積書が必要な場合も対応いたします。
