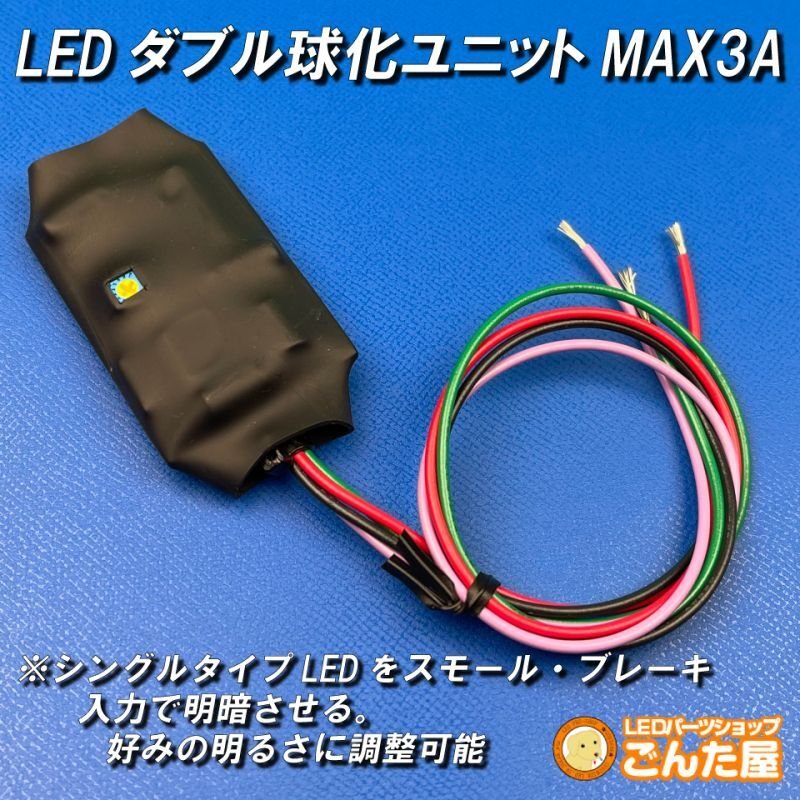

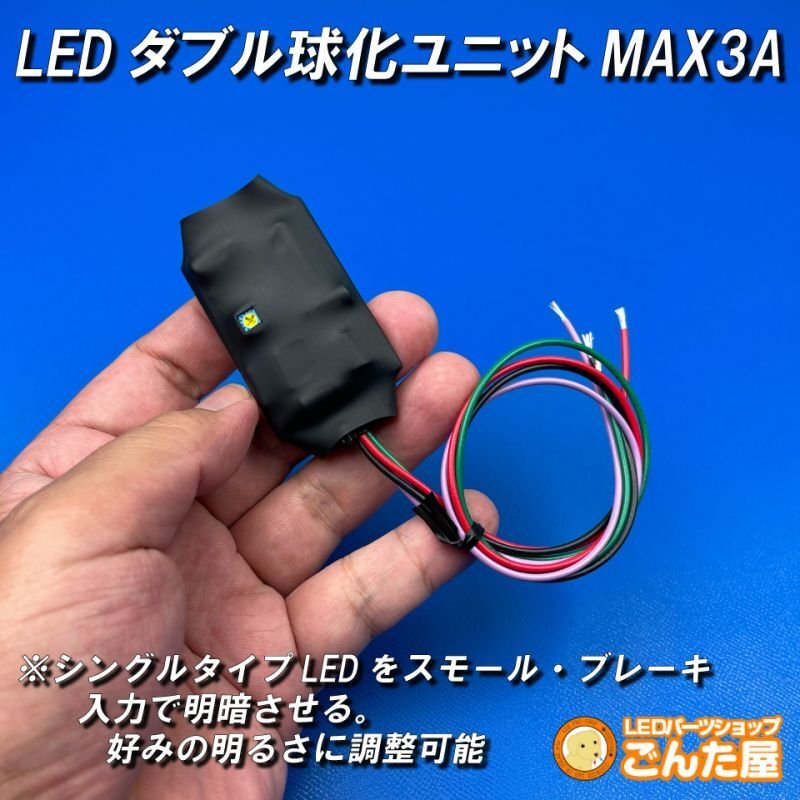

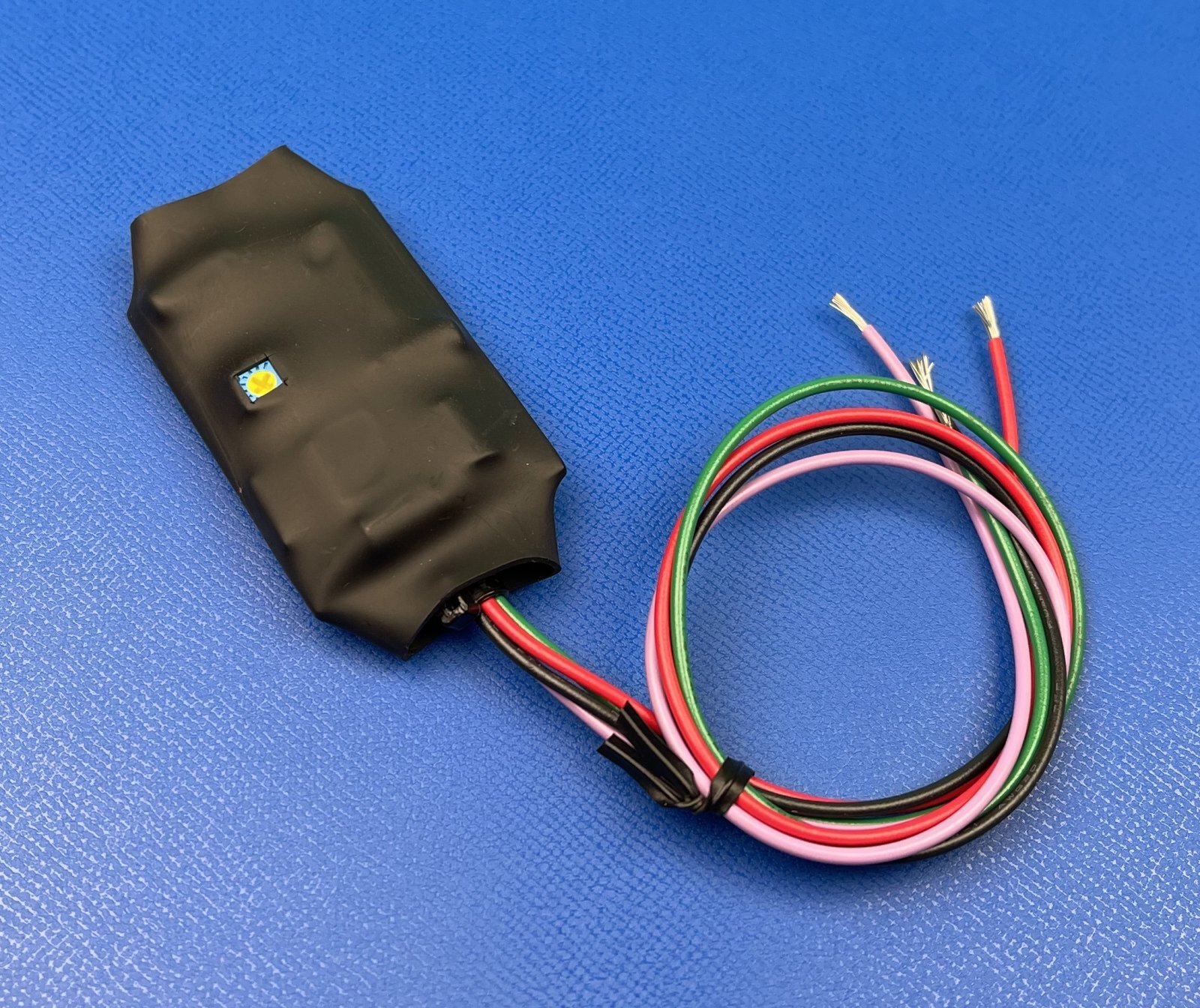

LEDダブル球化ユニットMAX３A [WK-3A]

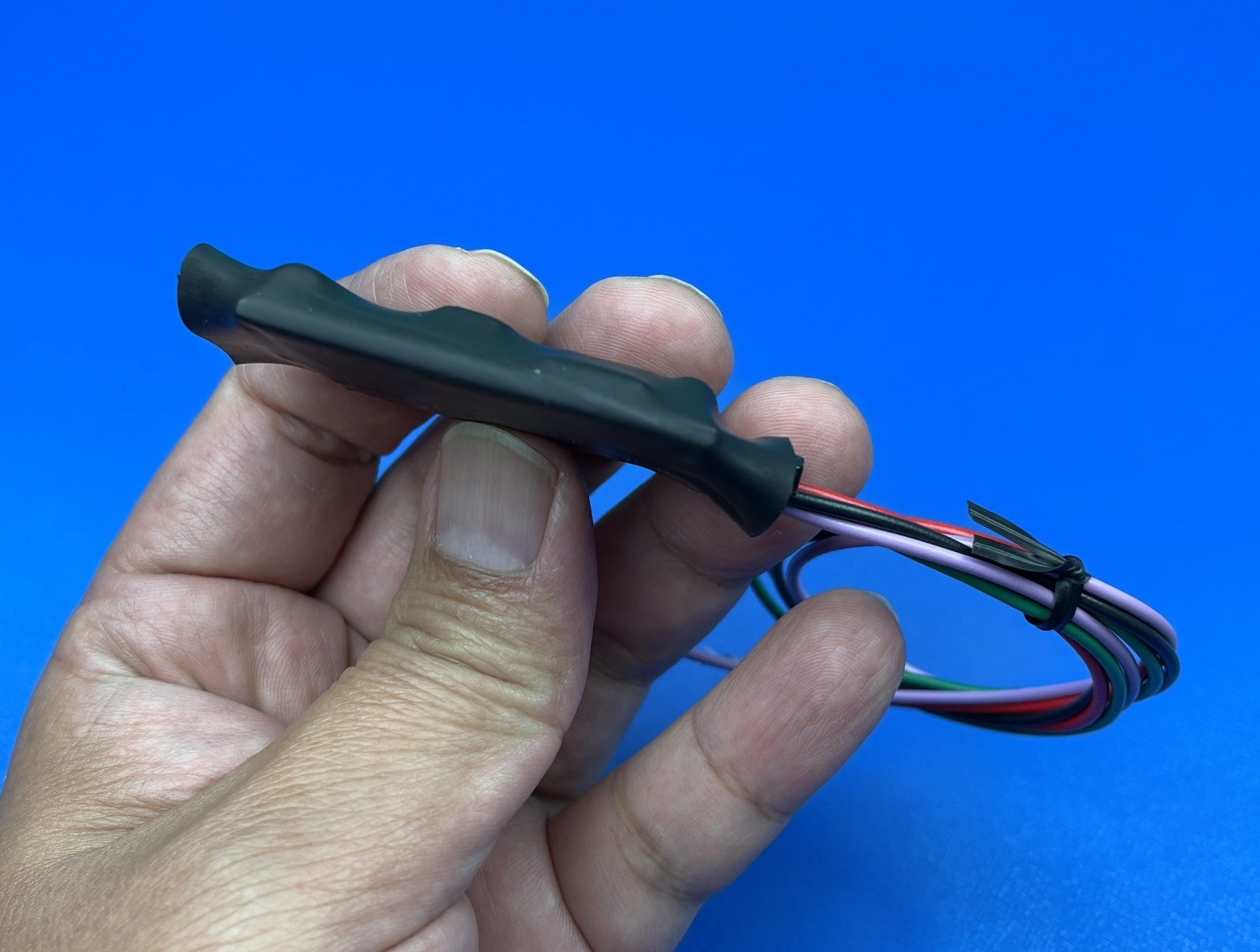

W球化ユニットは、車のLEDテールランプ専用に作られた制御ユニットです。

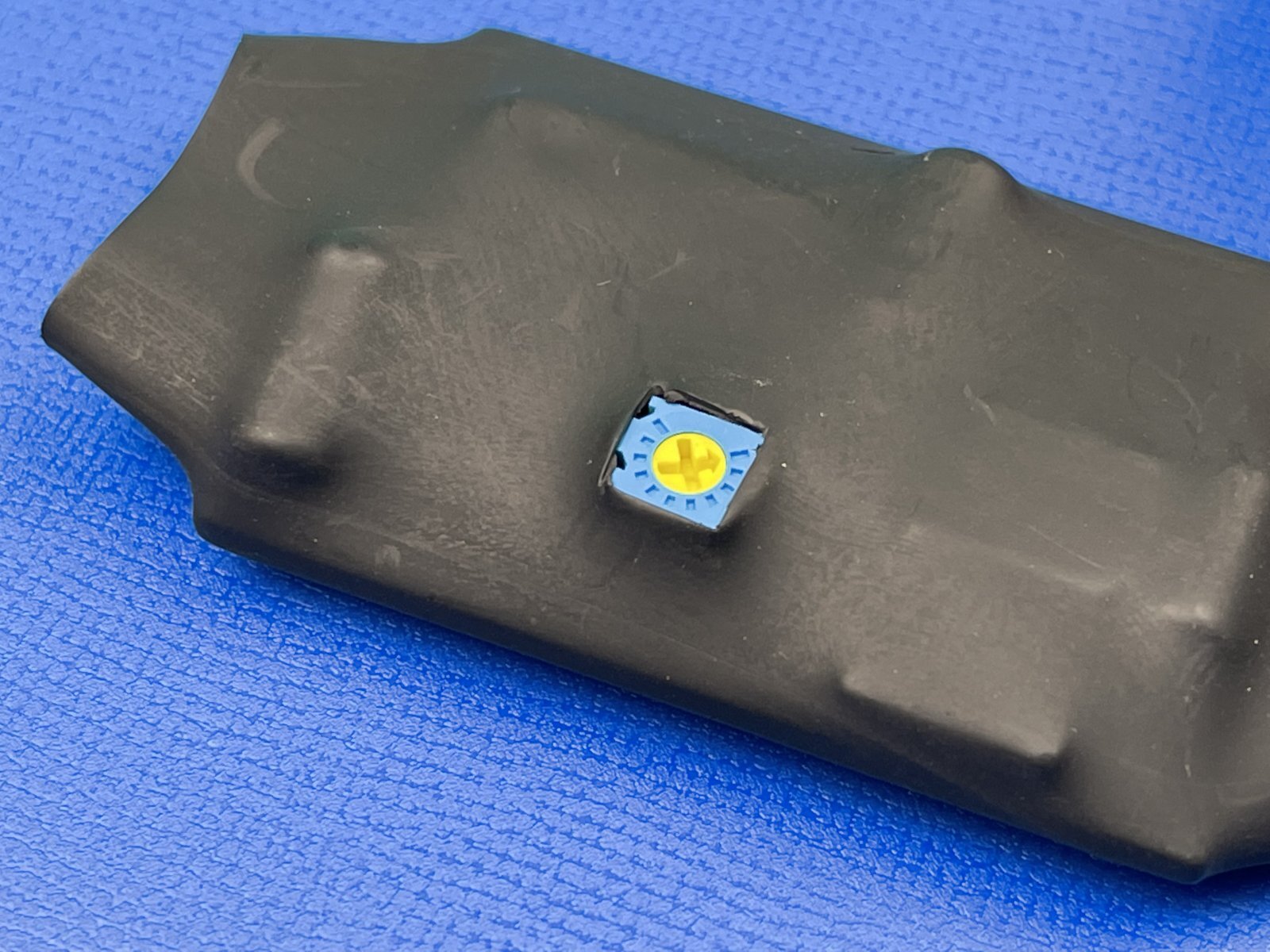

もともと100％点灯するシングル点灯のLED回路を、 スモール点灯時は任意の明るさに減光し、 ブレーキ点灯時は100％点灯させることができます。

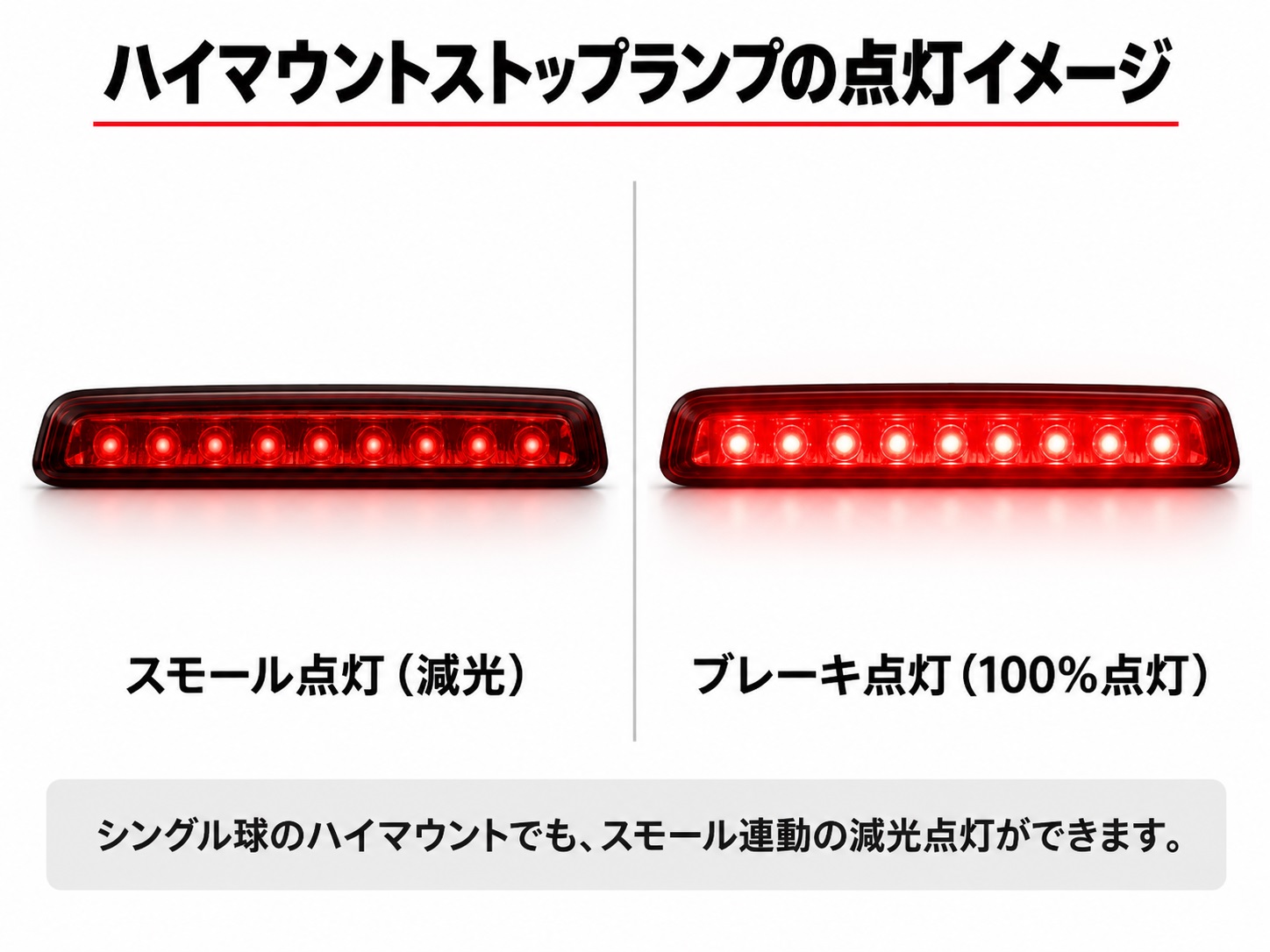

ハイマウントストップランプなど、 本来ブレーキ時に100％点灯するLEDランプを、 スモール連動で減光点灯させたい場合にも使用できます。

すでに完成している100％点灯用のLED回路はそのまま使用し、 W球化ユニットでスモール側をPWM制御します。 そのためLEDの直列個数が異なる複数の回路でも、 同じ割合でまとめて減光できます。

本製品は、 すでに抵抗で電流制限され、12V〜14.4V程度の車両電圧で正常に点灯するLED回路 に接続して使用します。

例えば、自作LEDテールランプや、 抵抗で電流制限されているハイマウントストップランプなどが対象です。

本ユニットがLEDそのものの電流制限を行うわけではありません。 もともと車両電圧で100％点灯できるように作られているLED回路に対して、 スモール時の減光機能とブレーキ時の100％点灯を加えるユニットです。

本製品は、抵抗で電流制限されているLEDランプ・LED回路を 基本対象としています。

LEDランプ内部に LEDドライバー、定電流回路、コンピューター等の電子制御回路 が組み込まれている場合、 本ユニットのPWM制御に正常に反応せず、 減光できない場合があります。

電子制御回路が内蔵されている製品でも、 ドライバーや回路方式によっては動作する場合がありますが、 正常動作は保証できません。

純正LEDテールや市販のLED完成品へ使用する場合は、 ランプ内部の制御方式をご確認ください。
