【コンパクト設置用】場所を選ばず隠せる・LED調光ユニット [CK-3A]

LEDの明るさを、ちょうどよく調整

明るすぎるLEDを、お好みの明るさまで減光できます

LEDを取り付けてみたら、思っていたより明るかった。
夜に使うと眩しい。
撮影や作業に使うには、もう少し光量を落としたい。

そんな時、抵抗を何度も交換しながら、 ちょうどいい明るさを探すのは大変です。

CK-3Aなら、LEDを実際に点灯させた状態で半固定ボリュームを調整するだけ。 使う場所や目的に合わせて、その場で明るさを調整できます。

※CK-3Aを接続する前の現在の明るさを100％として、約1％〜100％の範囲で調整します。 CK-3A単体では完全消灯にはなりません。

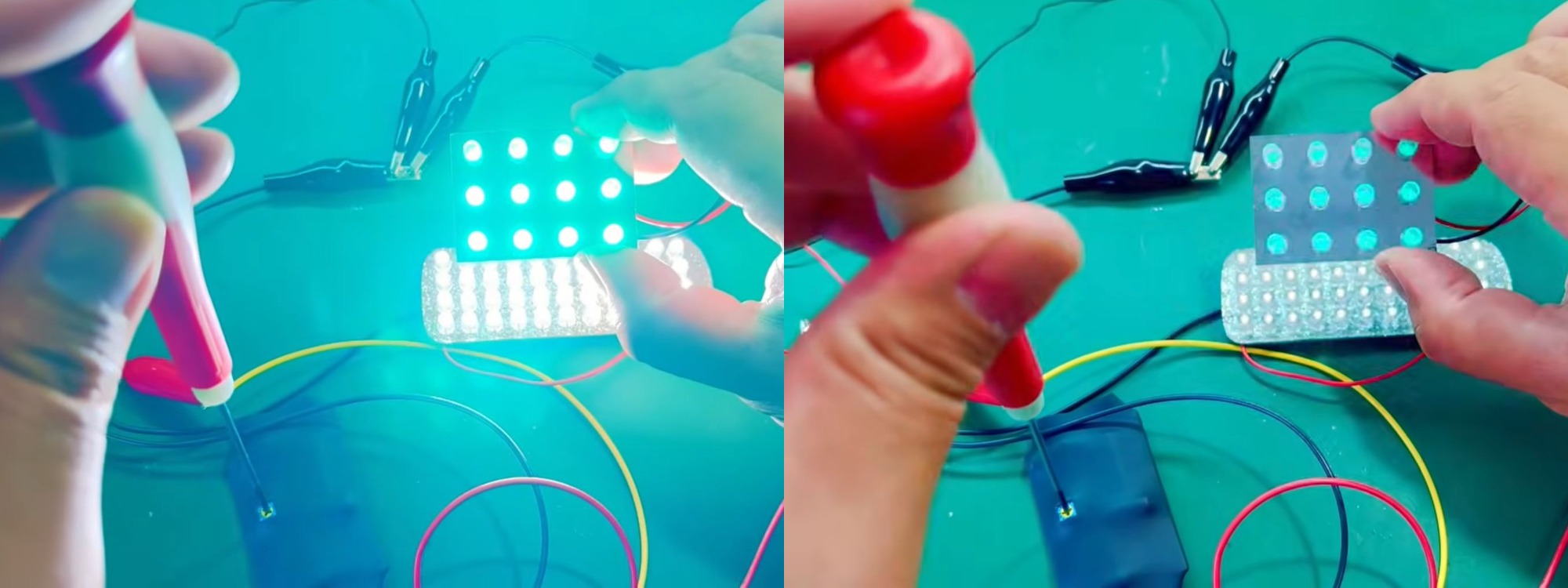

動画で実際の調光をご覧いただけます

写真だけでは分かりにくい明るさの変化を、実際の動画でご覧いただけます。

コンパクトだから、限られたスペースにも

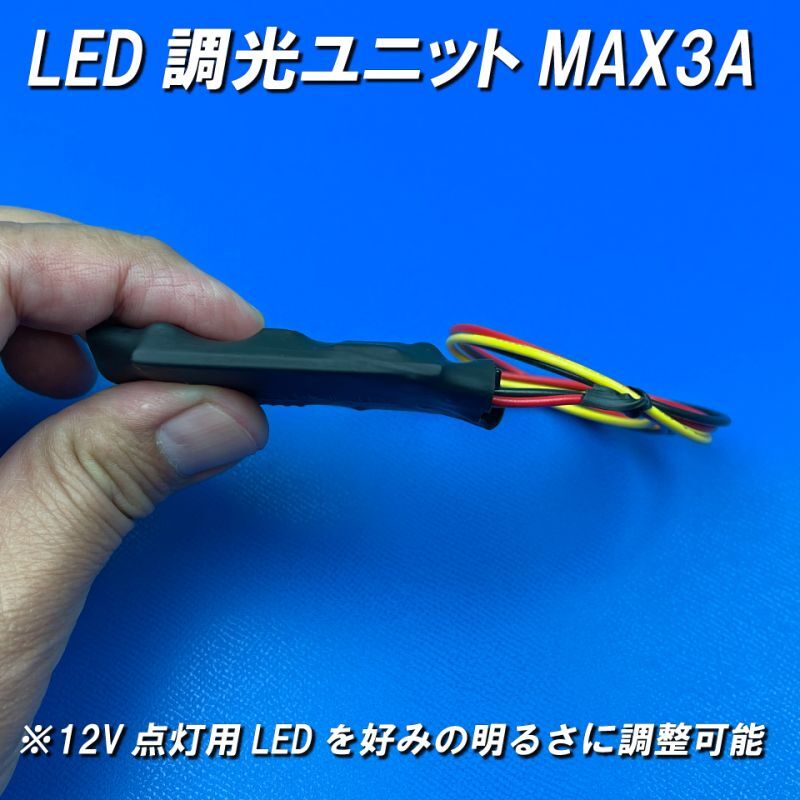

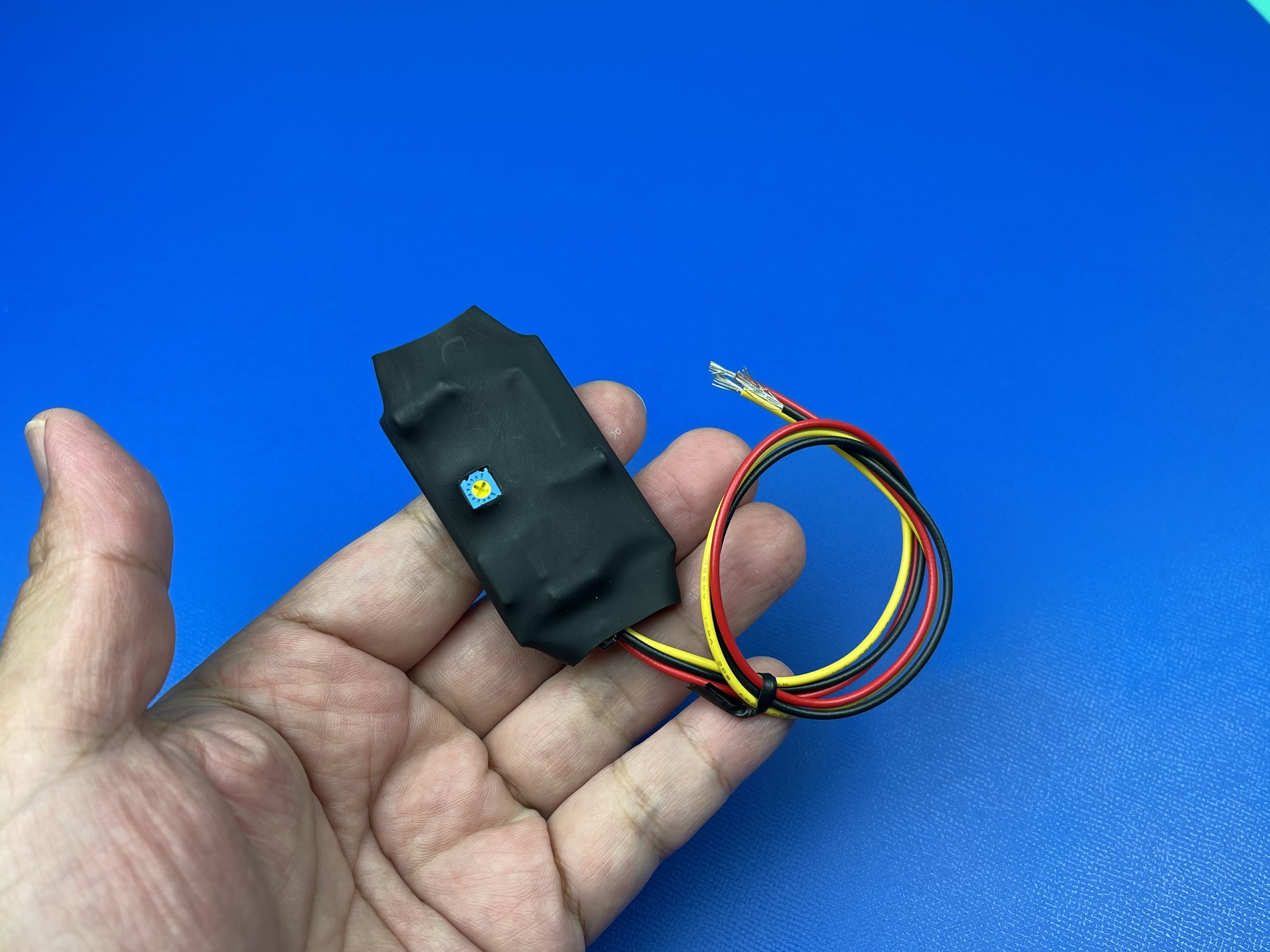

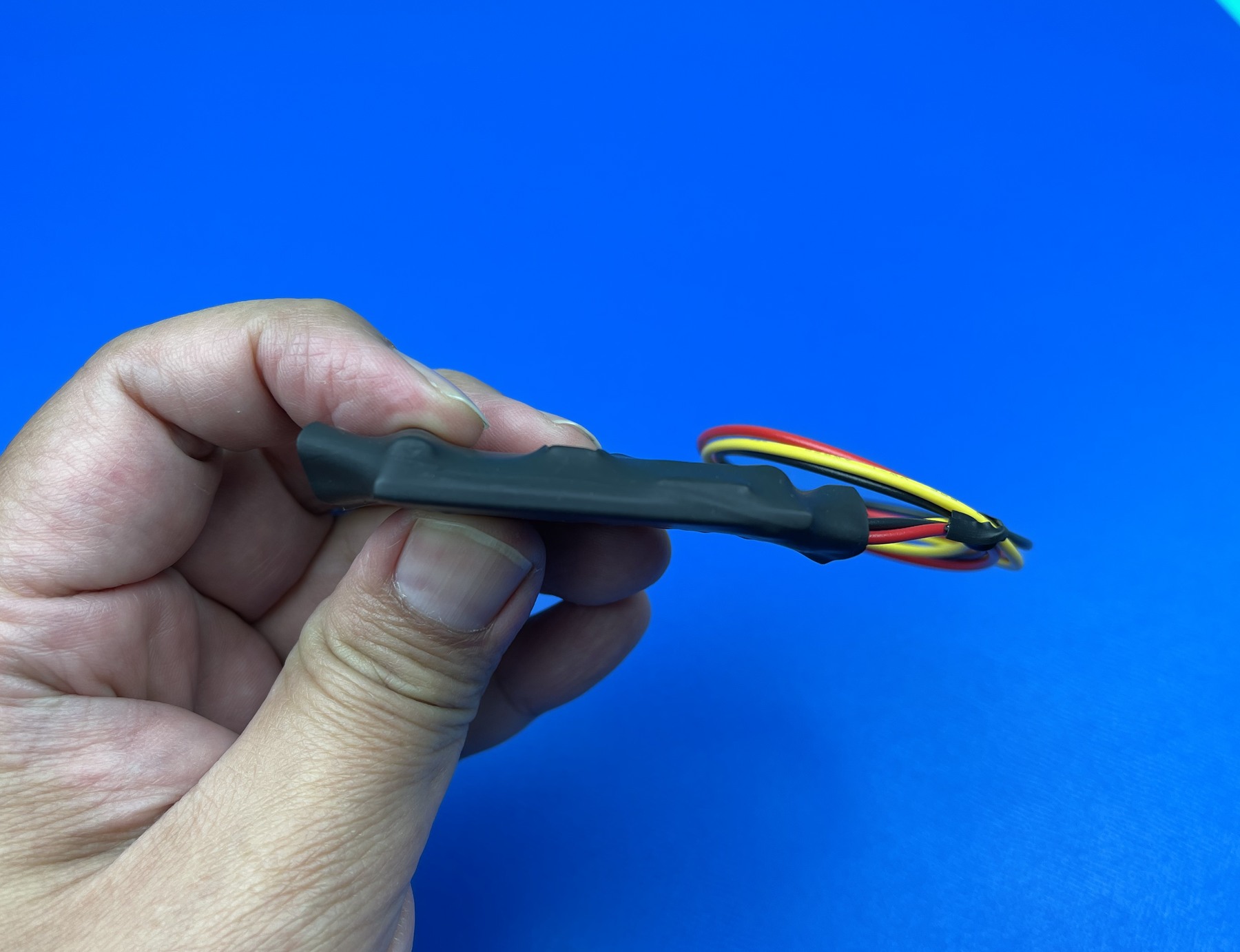

手のひらに収まるコンパクトなユニットです。 車両、LED照明、各種機器など、 設置スペースが限られる場所への組み込みにも適しています。

接続は3本だけ。配線もシンプルです

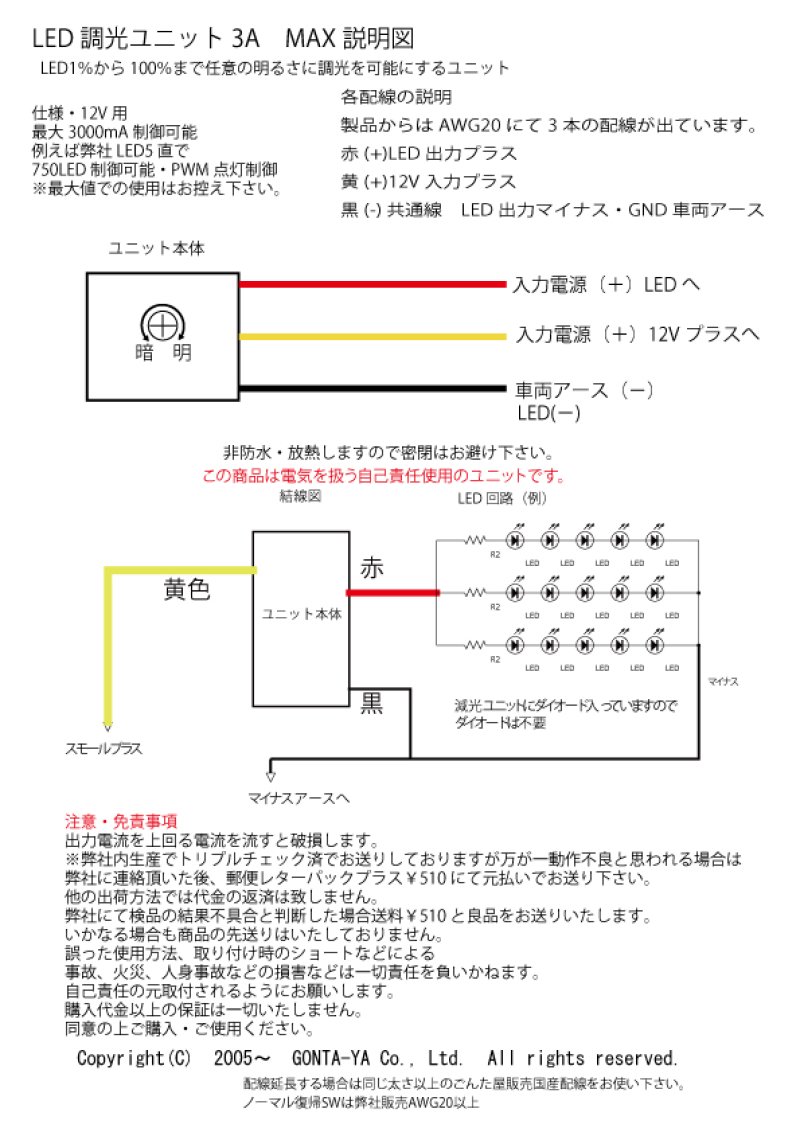

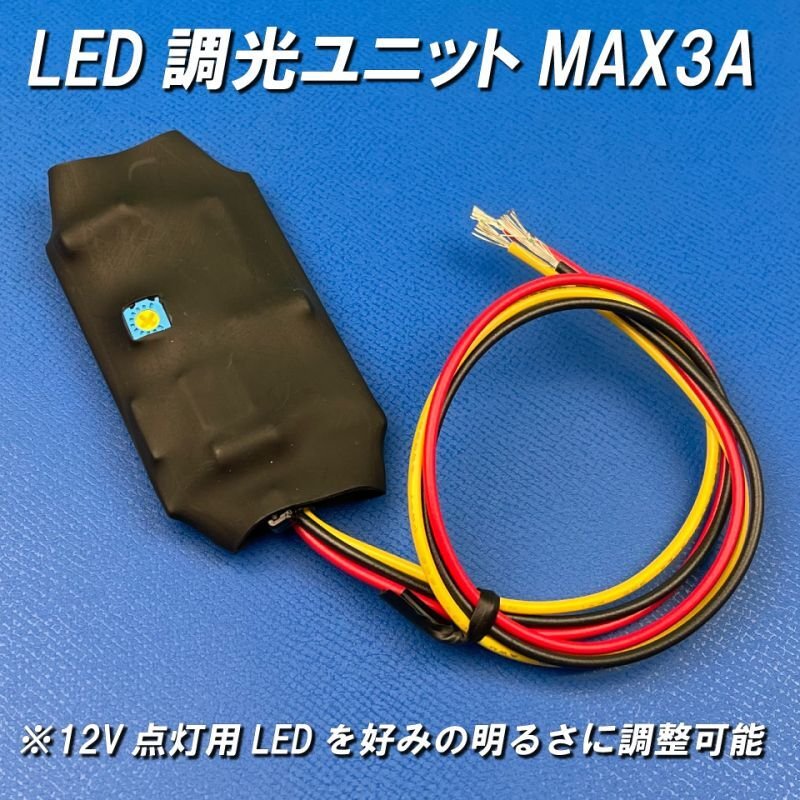

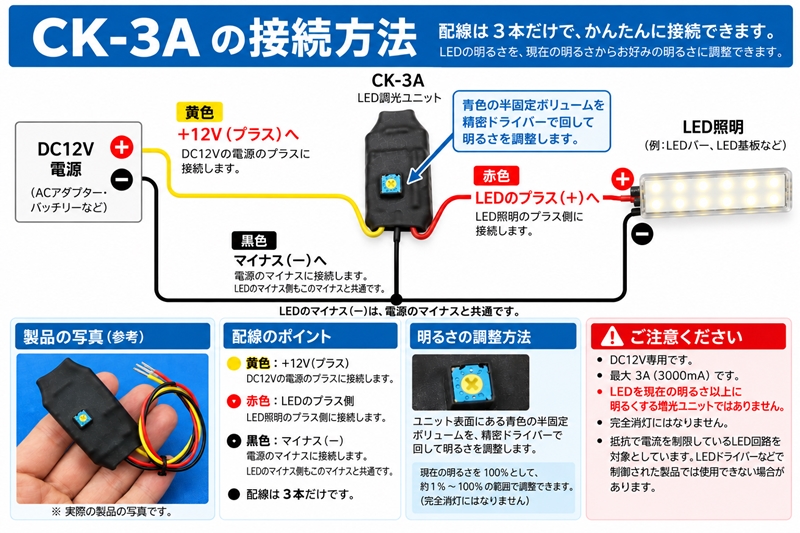

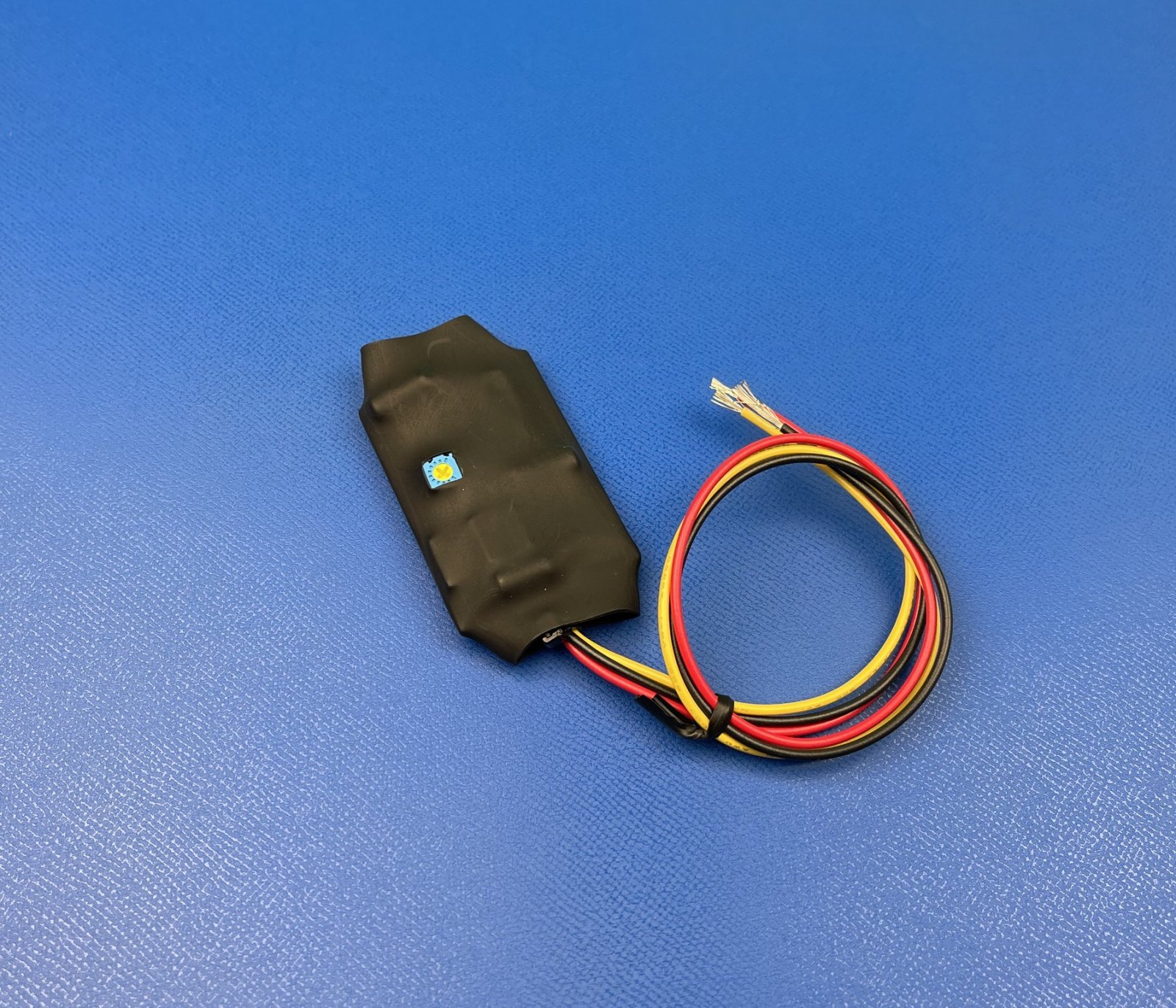

CK-3Aから出ている配線は、黄色・赤色・黒色の3本です。

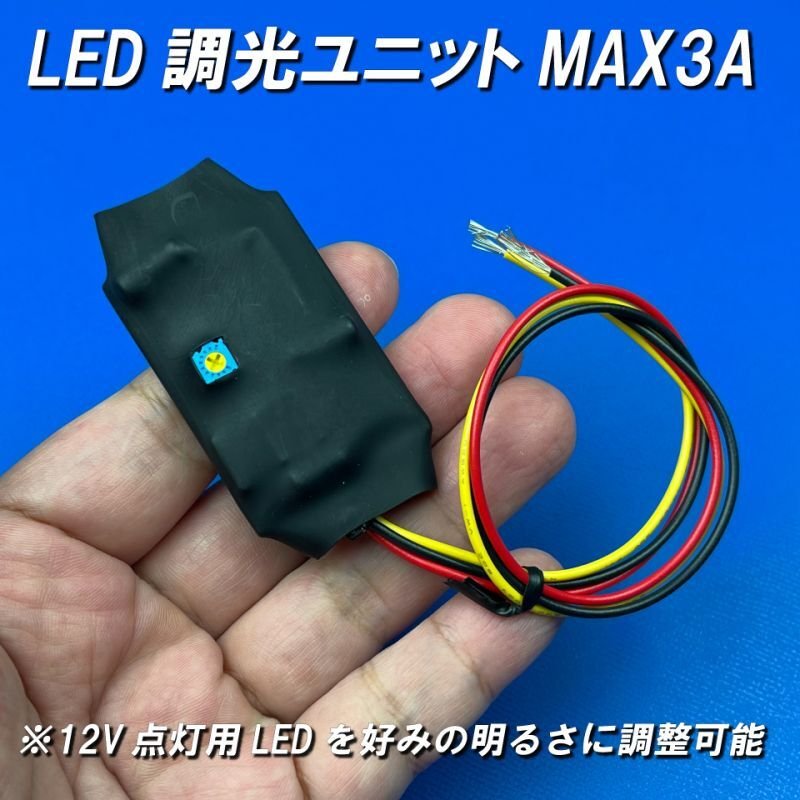

明るさは、ユニットにある青色の半固定ボリュームを 精密ドライバーで回して調整します。

車だけではありません。さまざまなLED照明に

CK-3Aは車両専用の商品ではありません。

「DC12VのLED照明を、自分にとってちょうどいい明るさにしたい」 という、さまざまな用途でお使いいただけます。

実際に、顕微鏡や拡大鏡の照明を見やすい明るさに調整したり、 カメラのレンズ周囲にLEDリング照明を設置して、 撮影する対象に合わせて明るさを調整するといった用途でも使われています。

なぜCK-3Aなら調光しやすいのか

抵抗を交換せずに明るさを調整

LEDの明るさを抵抗で変更する場合、 希望する明るさに合わせて抵抗値を考え、 実際に抵抗を交換して確認する必要があります。

「もう少し暗くしたい」
「暗くしすぎたので少し戻したい」

そのたびに抵抗を交換するのは大変です。

CK-3Aなら、 LED回路に取り付けられている抵抗を交換せず、 接続した状態で明るさを調整できます。

LEDの個数や抵抗値が違っても調光しやすい理由

ここから少しだけ専門的なお話です。

ひとつのLED基板の中に、 LED1個の回路、3個直列の回路、5個直列の回路など、 異なる構成が混在している場合があります。

それぞれの回路では、LEDの個数に合わせて異なる抵抗値が使われます。 例えばLED1個の回路に560Ω、LED5個直列の回路に75Ωといった構成が、 同じ基板上に存在することがあります。

このような回路全体を、さらに1本の抵抗を追加するだけで暗くしようとすると、 回路ごとに明るさの変化が異なり、 発光バランスが崩れる場合があります。

そのため、異なる抵抗値やLEDの直列個数が混在する回路でも、 元の発光バランスを大きく崩さず、 回路全体をまとめて調光しやすい というメリットがあります。

「自分のLEDに使える？」という場合は

半導体で制御されているLED製品でも動作する組み合わせはありますが、 当店ではそのような製品への使用をおすすめしておりません。

特に市販のLED照明は、 外から見ただけでは内部回路が分からないものもあります。 判断に迷う場合は、ご購入前にお気軽にご相談ください。

ごんた屋の設計・製作

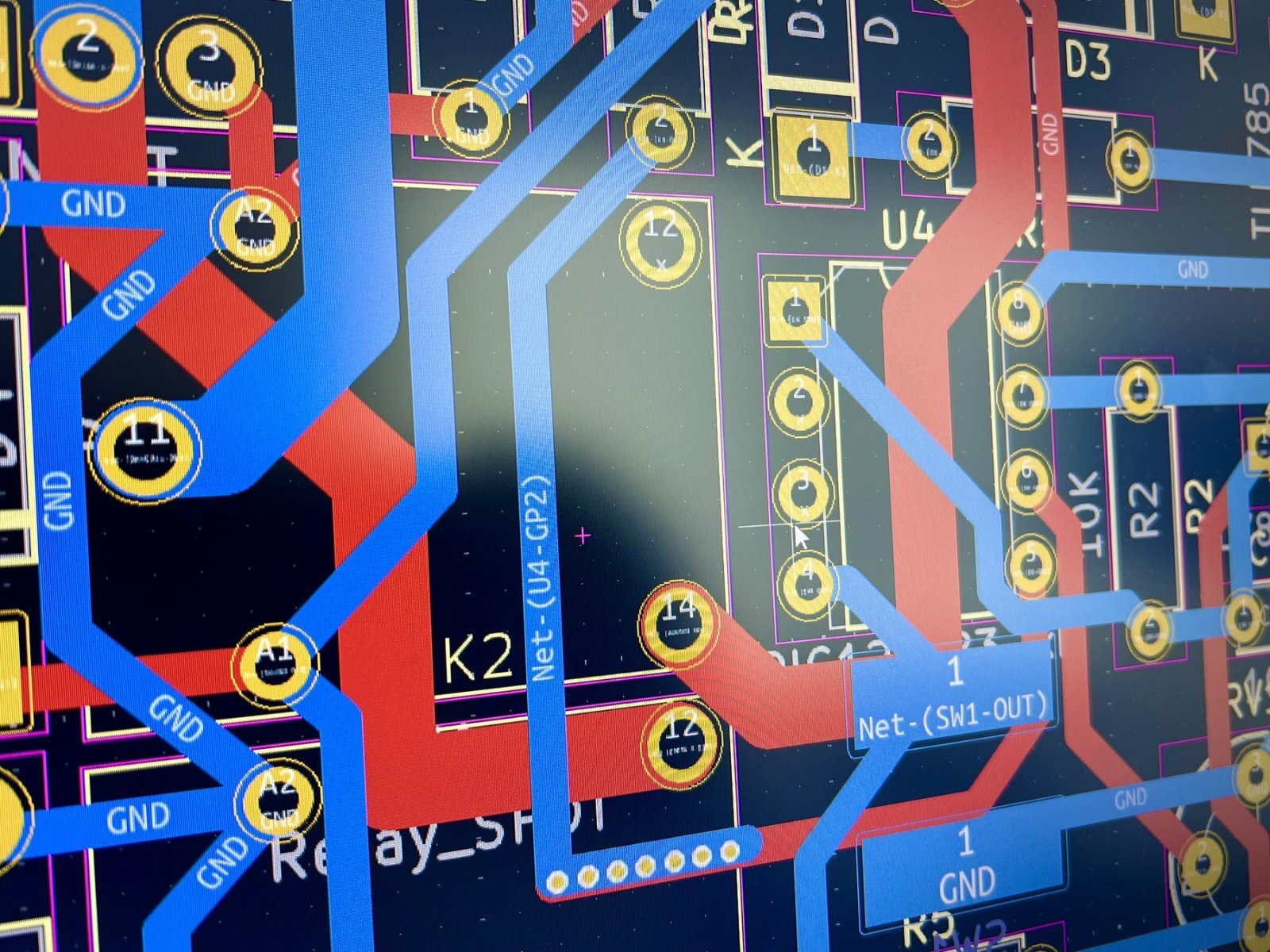

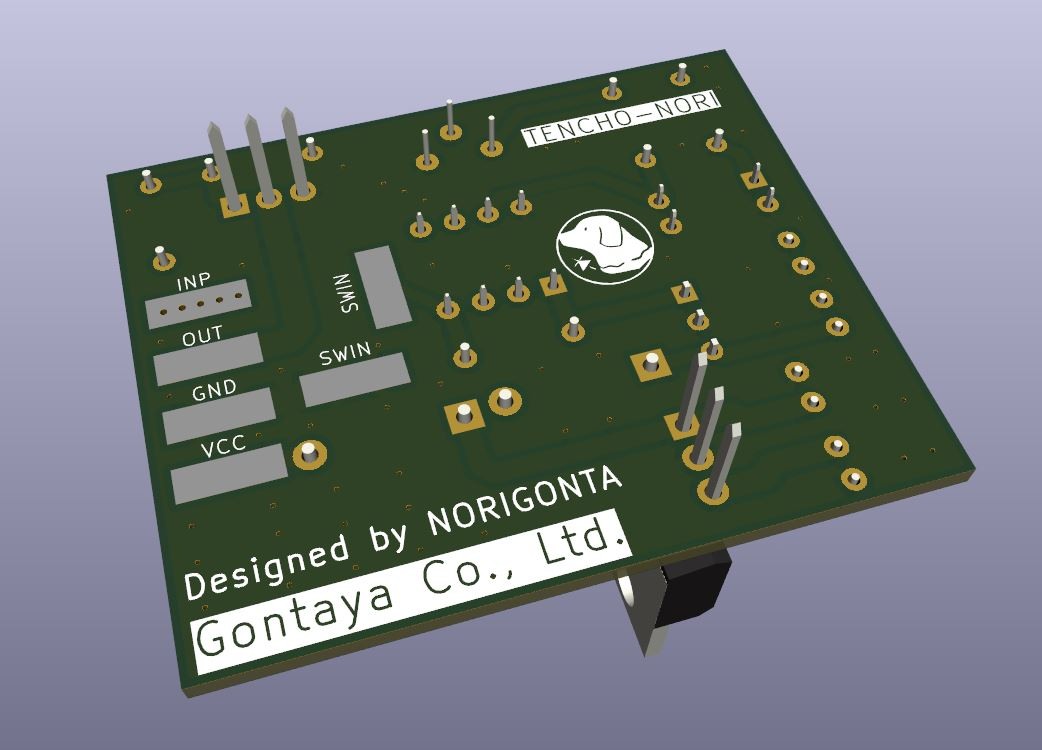

回路・基板設計から行っています

CK-3Aをはじめ、ごんた屋のオリジナル電子ユニットは、 完成した製品を仕入れて販売しているものではありません。

「こんなものがあったら便利なのに」
「自分なら、こんなものが欲しい」

そんなところから考え、 回路を作り、基板を設計し、 使用する部品を選んで製品にしています。

私自身が、ごんた屋ラボで一つずつ製作しています

回路や基板を設計して終わりではありません。

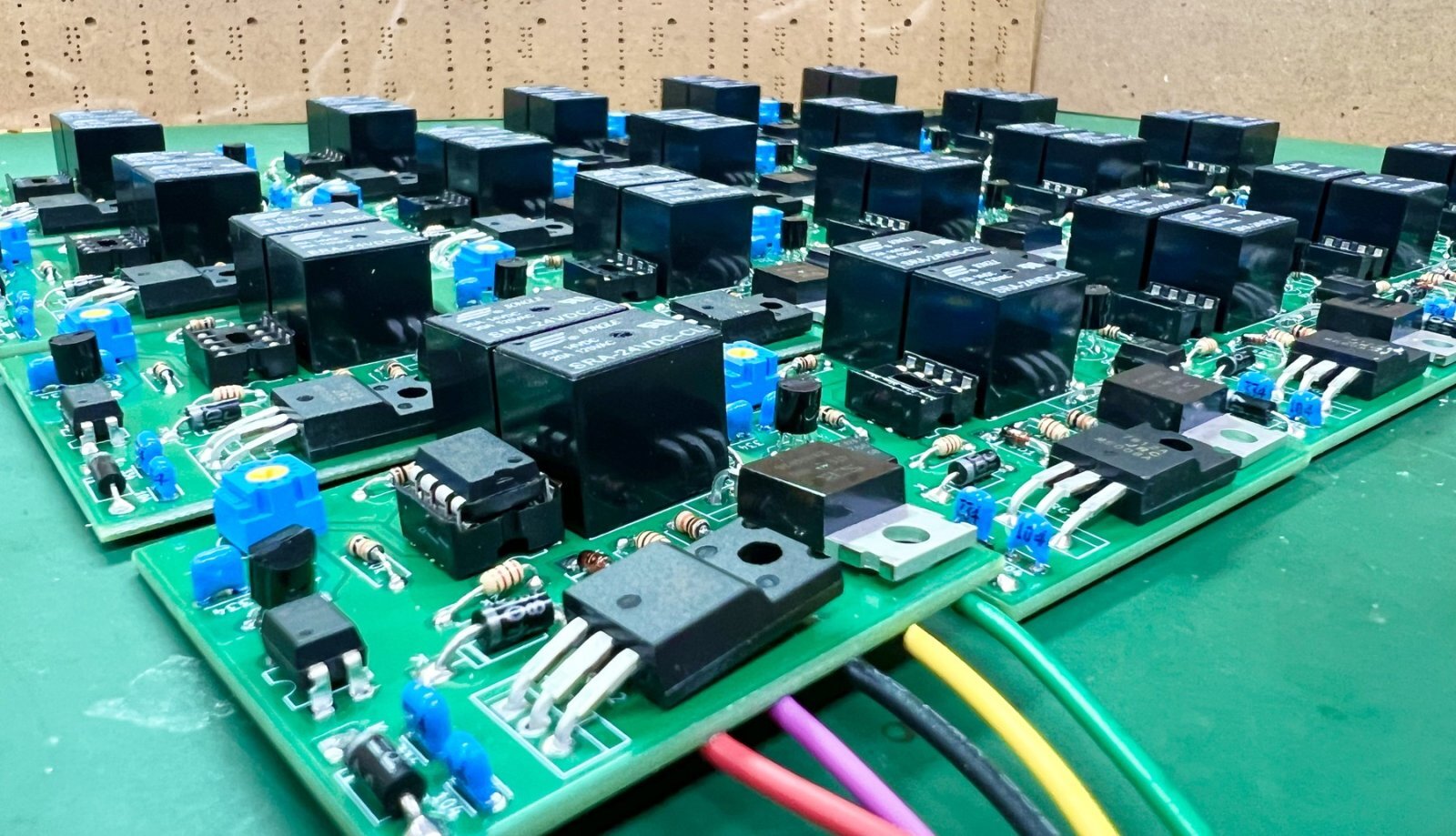

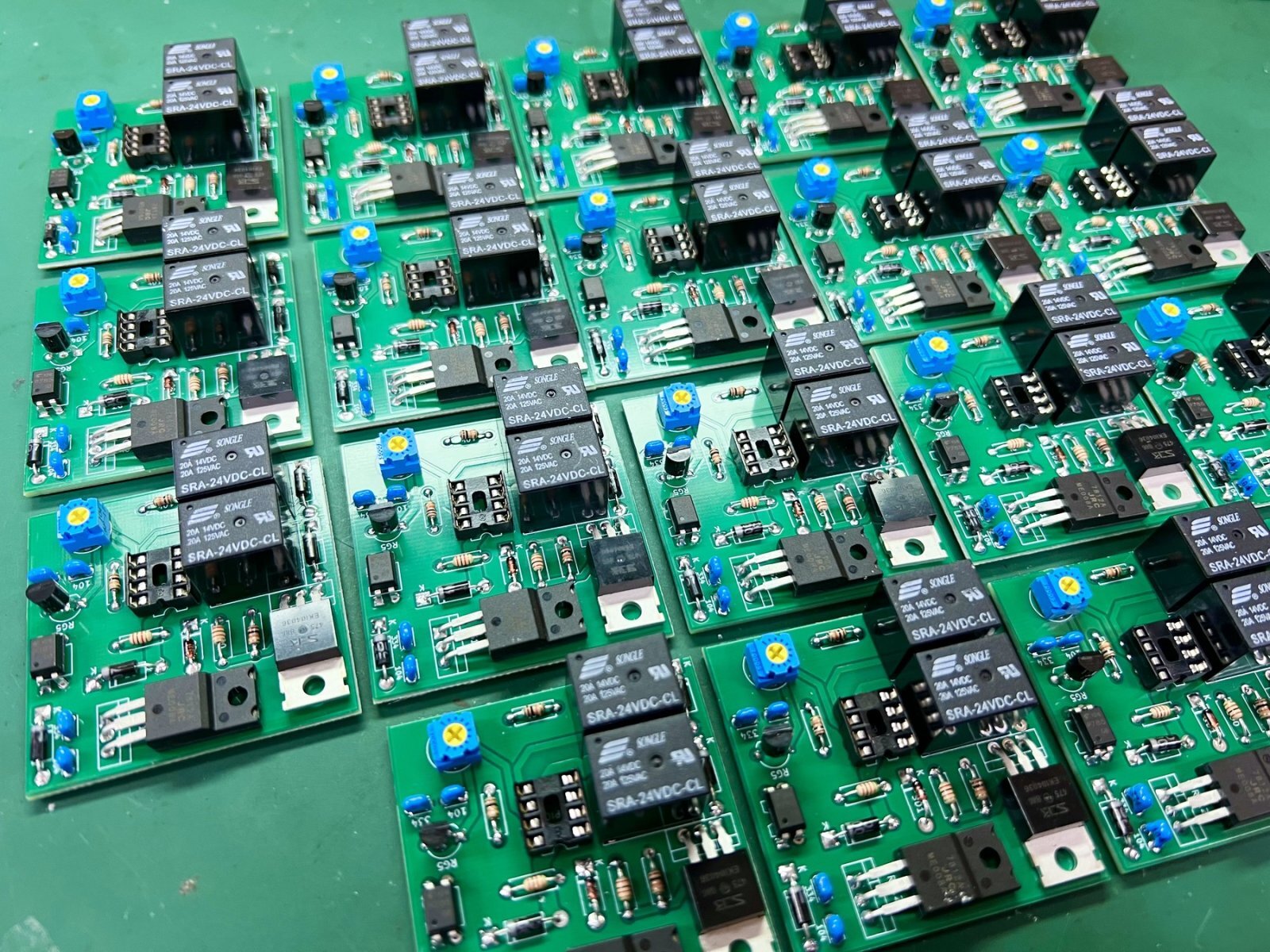

使用する部品の選定・調達から、はんだ付け、組み立てまで、 私自身がごんた屋ラボで一つずつ製作しています。

自分で考え、自分で作り、実際に使って納得したものを商品にする。 これは、ごんた屋が長年続けているものづくりの基本です。

ごんた屋ラボでの製作風景

組み込んだ「その後」まで考えて製作しています

PWM調光ユニットという種類だけを探せば、 もっと安価な商品もあります。

でも、車両や製品、設備の中へ一度組み込んだ電子部品は、 簡単に交換できるとは限りません。

もし組み込み後に不具合が起きれば、 原因確認、再入庫、内装や機器の取り外し、 部品交換、再組み立てなど、 部品そのものの価格以上に大きな手間やコスト が発生することがあります。

だから私は、作っている時だけではなく、 お客様が組み込んだ「その後」のことまで考えて製作しています。

製作業者様をはじめ、 国内メーカーの研究・開発用途や研究機関などでもご利用いただいています。

まとまった数量をご希望の場合

法人・製作業者・教育機関・研究機関など、 製品への組み込みや研究・製作用途でのご注文にも対応しています。

お見積書が必要な場合も対応いたします。

CK-3A 製品詳細・仕様
