6角リフレクター用ブラック基板 ◆アウトレット品◆ [68-GTK]
販売価格: 10円(税別)
(税込: 11円)
希望小売価格: 580円
商品詳細
6角リフレクター用ブラック基板
■商品説明

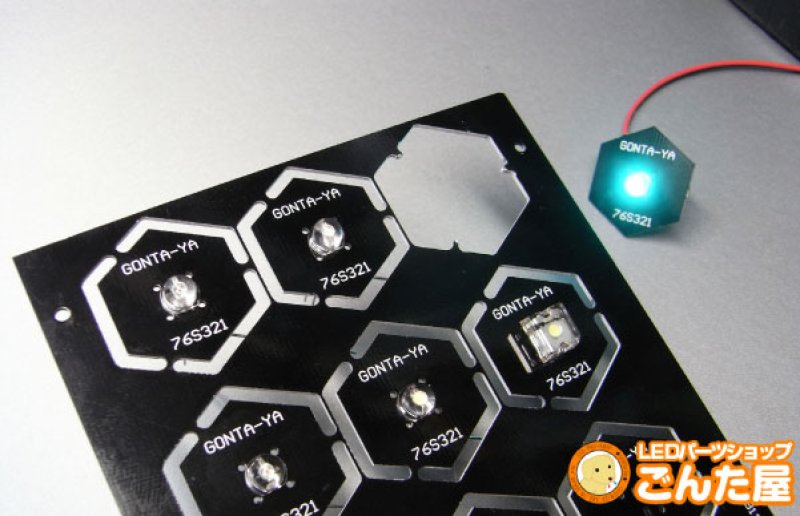

6角リフレクター1ずつ独立も可能なオリジナル基板です。

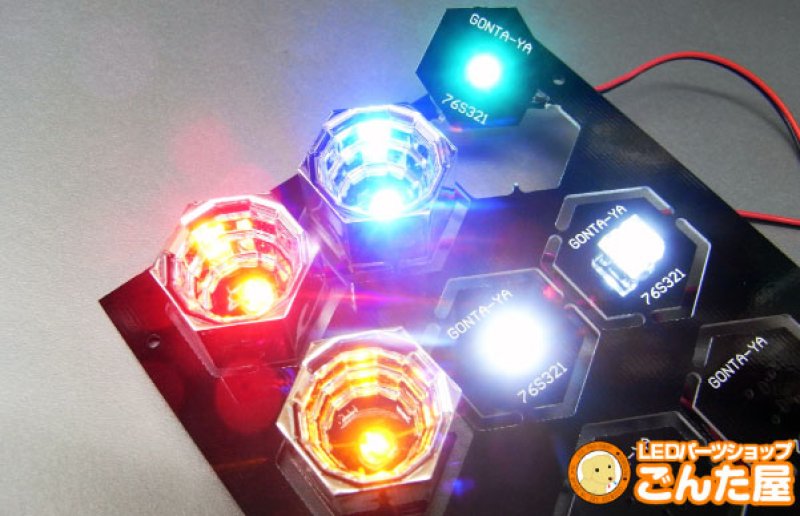

鉄兜LEDを入れると幻想的な光になります。
■対応LED
- 鉄兜LED
- キャノンボールLED
- 他社フラックスタイプLED
- 他社大型LED
■サイズ

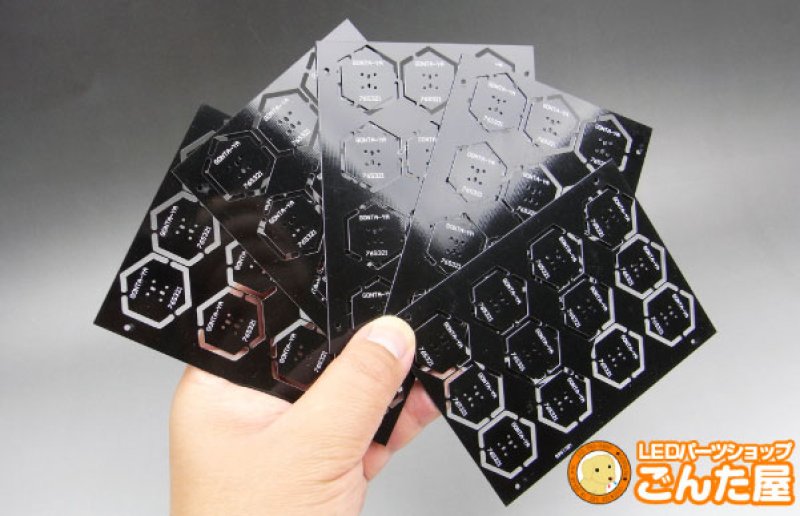

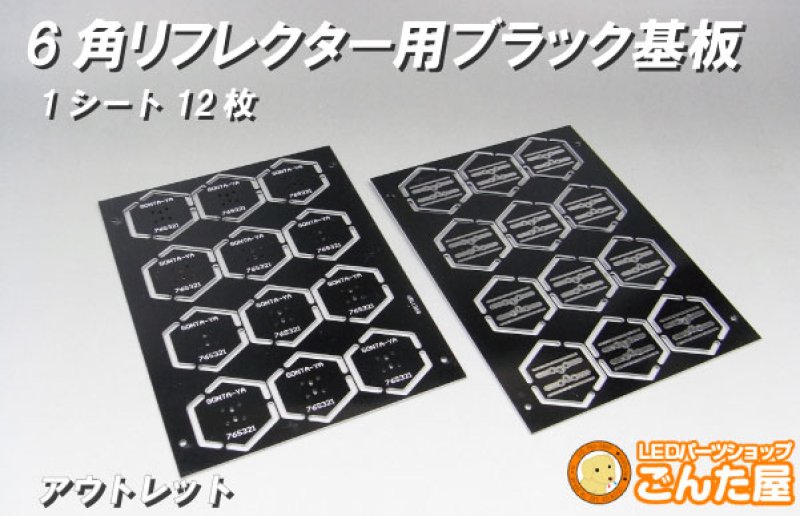

1シート：120mm×90mm
6角基板 1枚：約20.5mm×約23.5mm

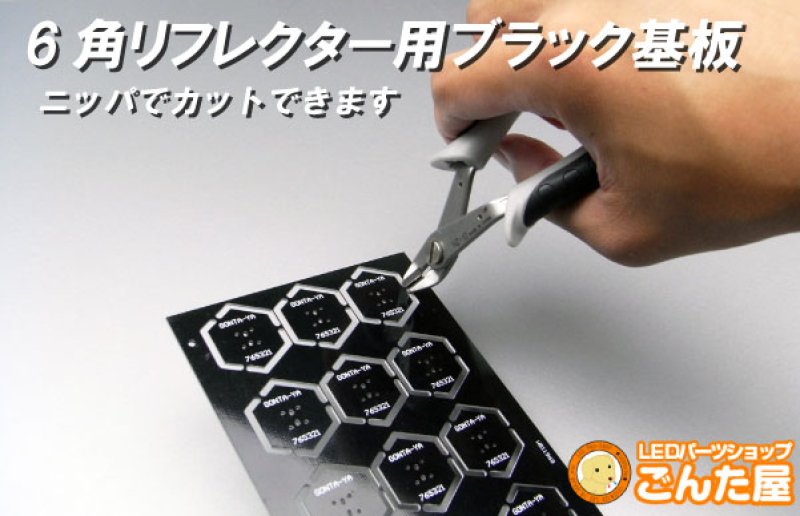

シートから6角基板の切り離し：ニッパでカットできます。
■使用方法
LEDを半田付けして6角リフレクターを接着剤で取り付けます。
1個独立点灯の場合、弊社オリジナルLEDの場合、抵抗値は全て560Ωです。
ダイオードは超小型ダイオードで十分です。
リード線はマイクロ平行リード線使用。

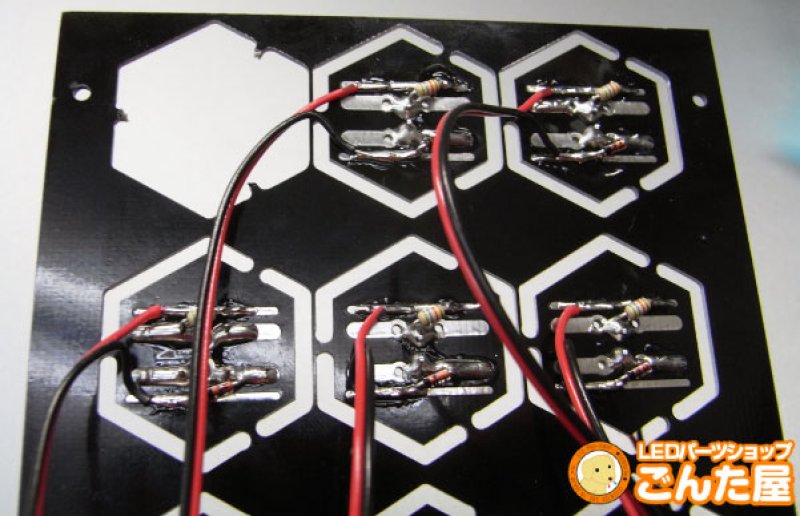

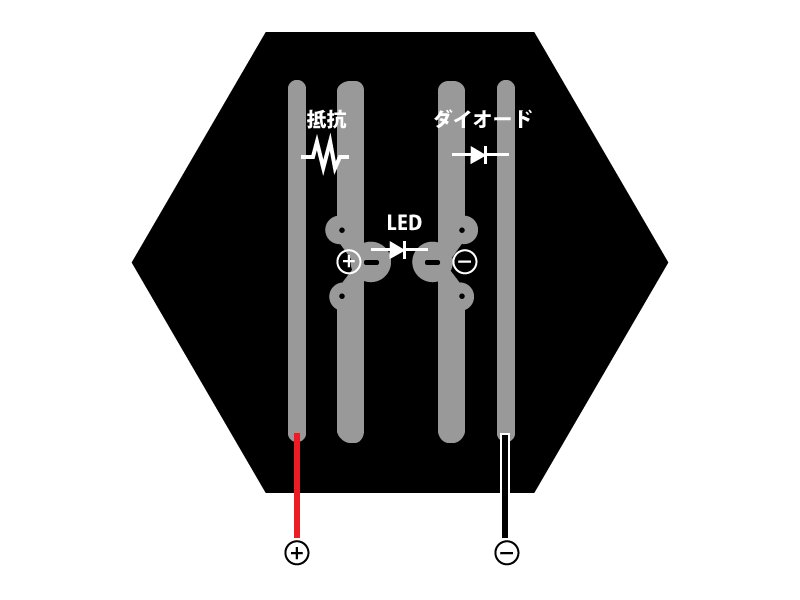

点灯パーツ取り付け順
- +抵抗
- -LED
- -ダイオード-
詳細は下記画像をご参照下さい。
接着剤は、ABS樹脂とガラス樹脂が接着できるものをホームセンターで選んで下さい。
■エピソード
丸型リフレクターを世に出して欲しいとアイテク社長から頼まれたごんた屋。
LED加工に率先して使い自社でも販売して行くうちに色々アイデアを出して実現してきた。
LEDリフレクターの1つである6角リフレクター
特殊ブラック基板とハンダランドメッキでオリジナル基板を作ってくれた。
■アウトレットの理由
海外生産になるのでやはりごん屋クオリティーとして納得ができず 通販では売らなかった。
理由は、LED半田付けのホールが約1mmセンターから下方向にずれているのだ。 状態は写真でご判断下さい。
■応用
リフレクターを使用しなくても単体で点灯する台座に最適です。
LEDだけ埋め込む天井やパネルの裏の基板に最適だ。
こちらもご覧下さい
-

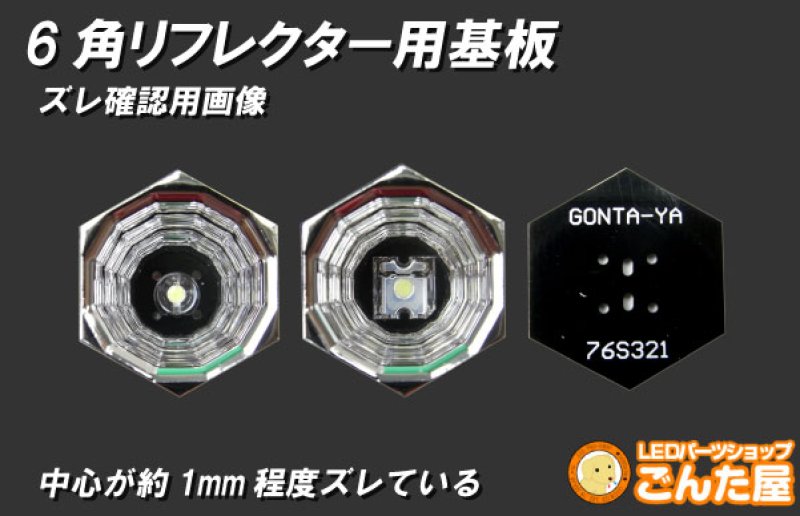

画像の様に若干センターが0.5から1ｍｍ程度ずれているのを確認して下さい。リフレクター接着時に補正すれば問題はないレベルなのだが、ごんた屋としては明記したい部分であったのであえて公表しておきます。基板自体は非常に使いやすく砲弾もフラックス四足も載せれるようにオリジナルで設計したモデルです。 -
-
