超小型LED付プッシュスイッチキット12V用 [100001009]

超小型LED付プッシュスイッチキット12V用 [100001009]

販売価格: 480(税別)

(税込: 528)

オプションにより価格が変わる場合もあります。

発光色 在庫
レッド
ホワイト
イエロー
ブルー
グリーン
ピンク

販売価格: 480(税別)

(税込: 528)

数量: セット

商品詳細

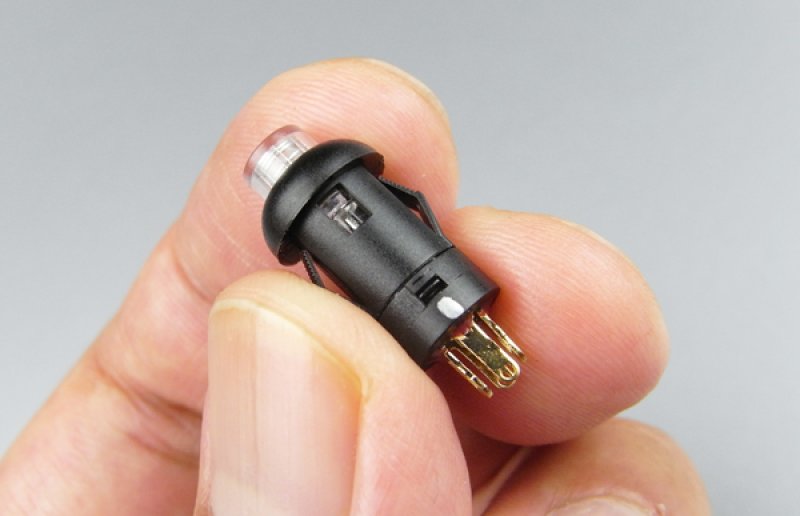

超小型LED付きプッシュスイッチ
このサイズのスイッチは狭いパネルに設置時非常に重宝します。
7.8φの穴をあけて差し込むだけで設置完了です。

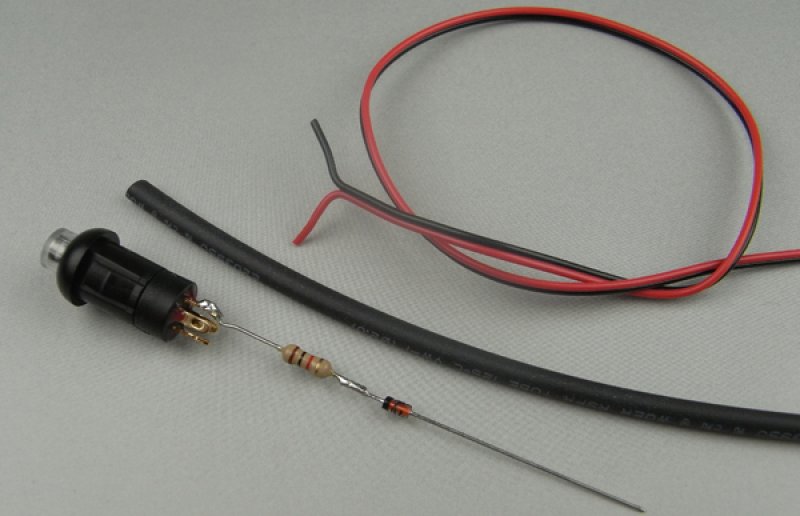

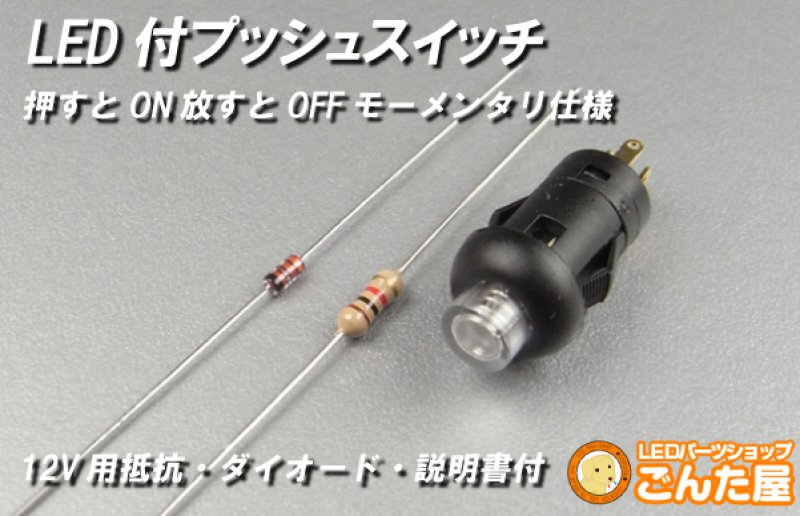

12V用の抵抗とダイオードをセットしています。
24Vで使いたい場合は抵抗を2KΩにしてください。
付属の抵抗でLEDが明るすぎると思う場合は抵抗値を大きくしてください。

回路図も付属します。

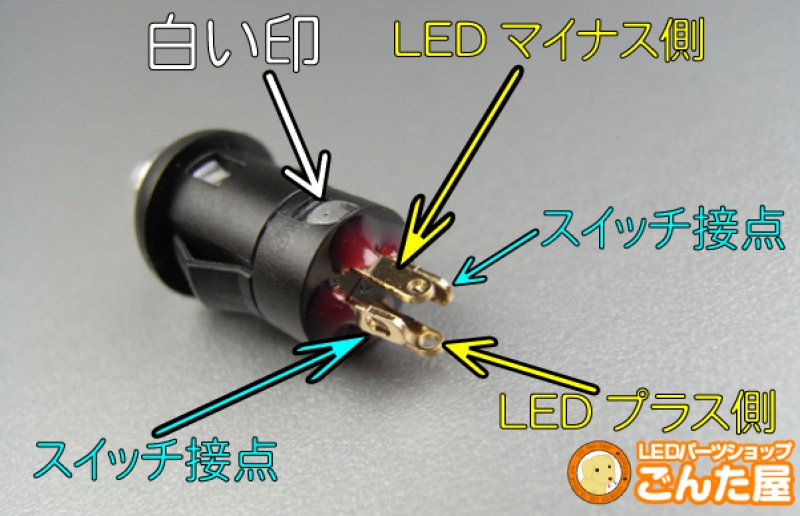

LEDとスイッチは回路上分離しておりますので

用途は多彩です。

弊社各種ユニットのプッシュスイッチとしてお使い頂けます。
下の動画2分20秒あたりと3分40秒あたりを参考にしてください。

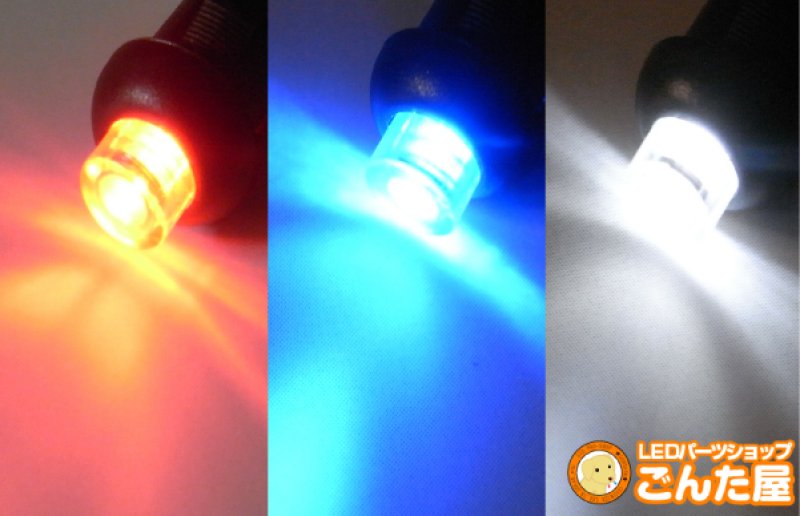

発光色は レッド、480円

以下の色は980円でお作りします。
□ホワイト、
ブルー、イエロー、グリーン、ピンクがございますカートに入れるとき選択して下さい

レッド以外はごんた屋にて作業する受注生産品です。
生産に納期1から3営業日必要になります。

定格接点容量
DC30Vまで
0.1A

外形10Φ 取付内径 7.8Φ ストッパー固定

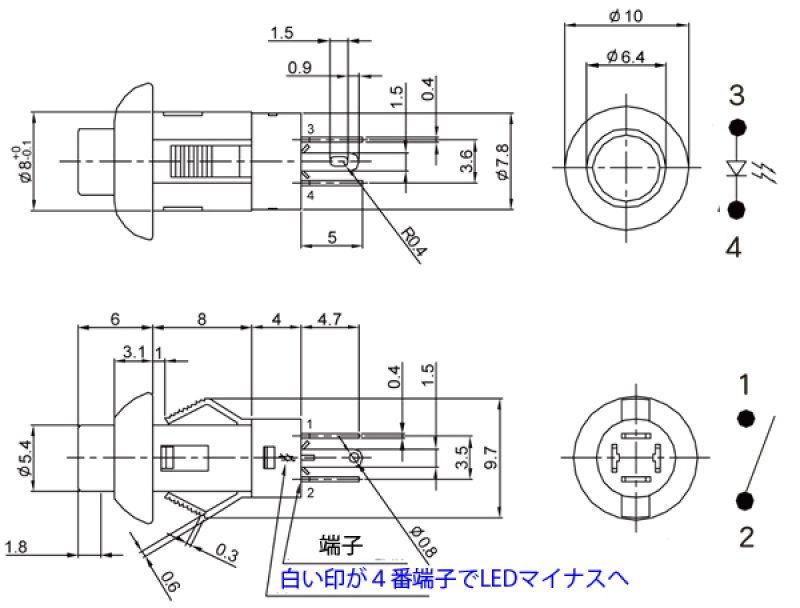

詳細は下記図面を参照下さい
