ナビのリアカメラを駐車完了まで表示し続けるユニット ■ネコポス対応 [BKHOJI]
商品詳細

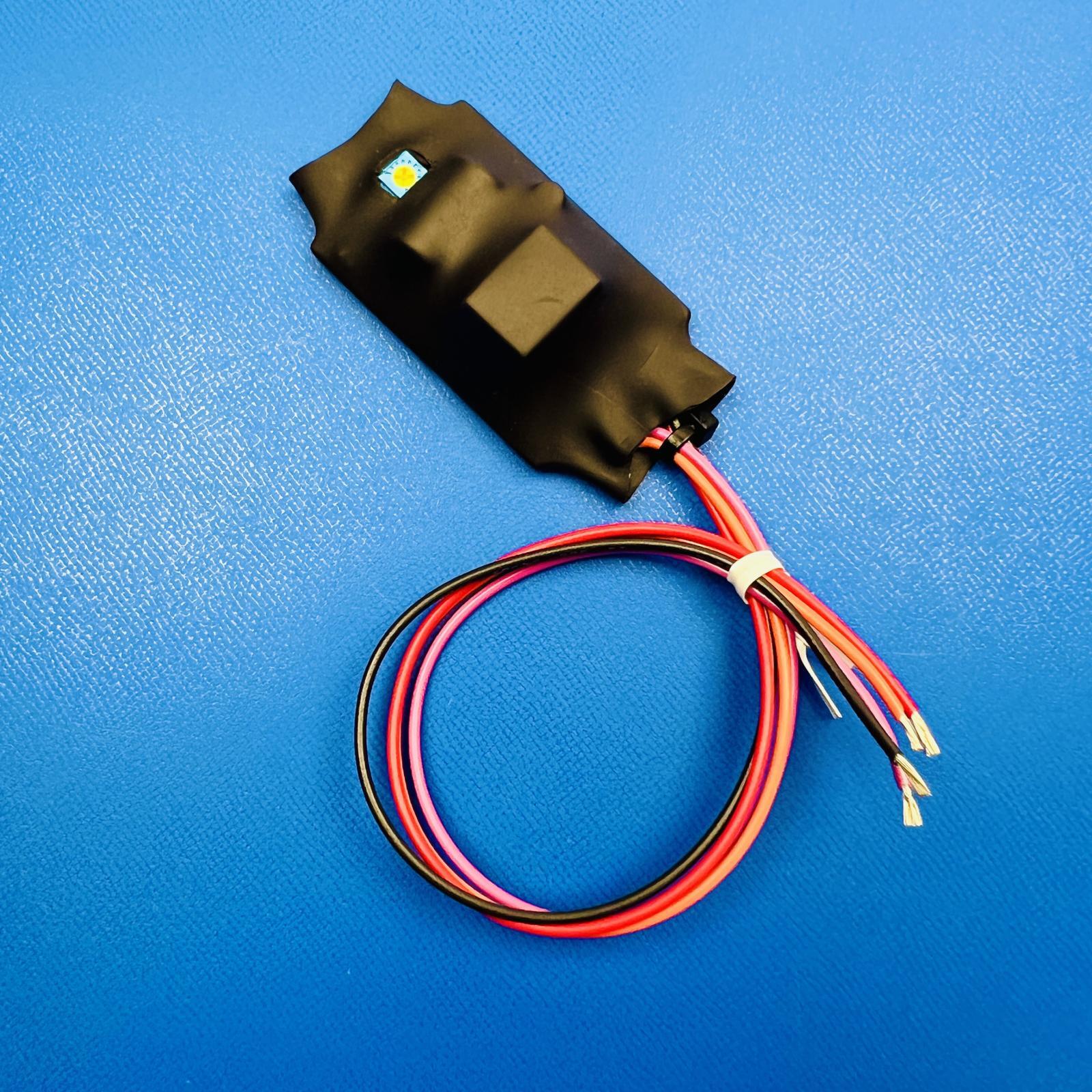

バックカメラ表示保持ユニット
ナビやディスプレイオーディオのバックカメラ表示を、 バックギアから戻したあとも一定時間保持するユニットです。
駐車時の切り返しなどで、 シフトをバックから戻した瞬間にナビ画面へ切り替わってしまう場合に、 リアカメラ表示を一定時間維持できます。
バック信号が入力されると、 設定した時間（約2〜22秒）バック表示を保持します。
保持時間は、基板上の半固定抵抗で調整できます。
■動画
動作や取り付け方法は動画をご確認ください。

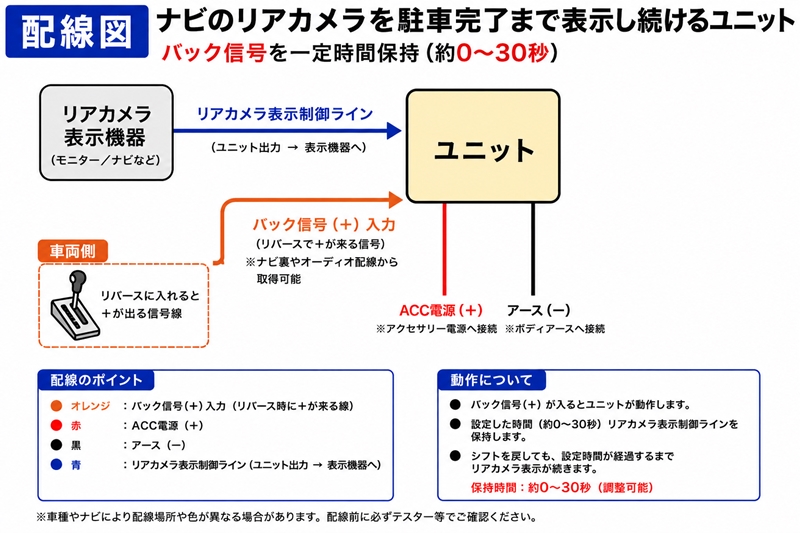

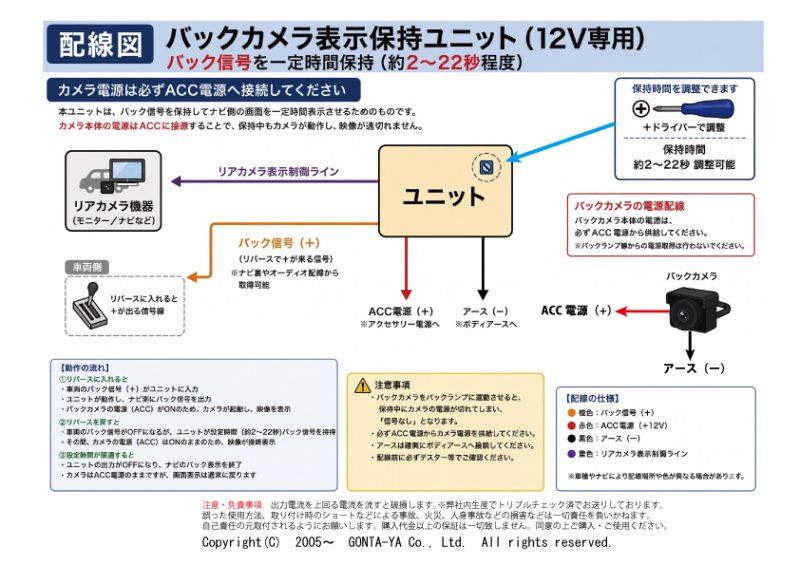

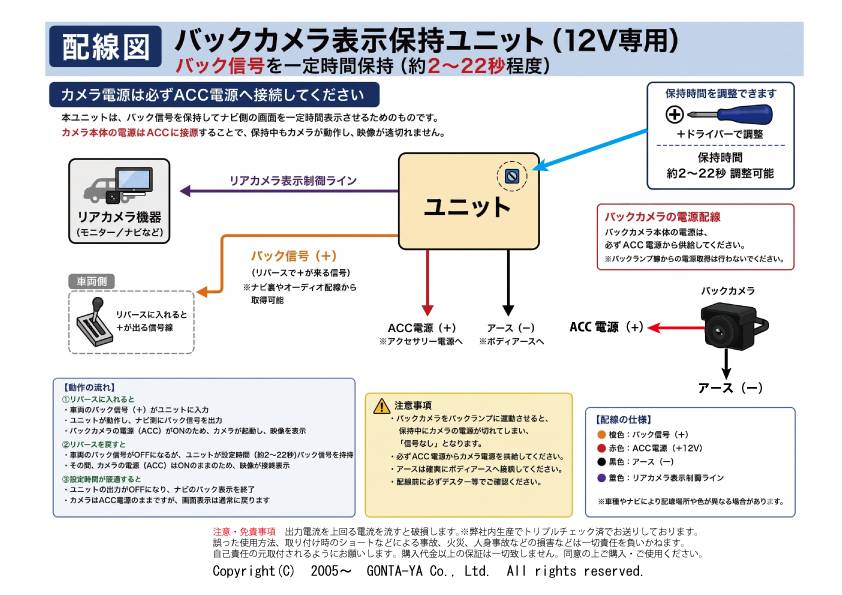

■配線図
■バックカメラ本体の電源について
バックカメラ本体の電源プラスは、ACC電源（キーONで12Vが来る電源）へ接続してください。
本ユニットは、ナビやディスプレイ側へ入力される「バック信号」を一定時間保持するユニットです。
バックカメラ本体の電源を、バックランプやバック信号線から取っている場合、 バックギアから戻した瞬間にカメラ本体の電源がOFFになります。
その場合、ナビやディスプレイ側はバック表示を保持していても、 カメラ映像が出ていないため、次のような表示になる場合があります。
- 信号なし
- ガイドラインのみ表示
- 黒画面
このユニットを使用する場合は、カメラ本体の電源プラスをACC電源へ接続する必要があります。
カメラ本体の電源をACC電源へ接続することで、 バックギアから戻したあともカメラが動作し、 切り返し時の表示保持が正常に機能します。
■仕様
- 動作電圧：DC12V
- 保持時間：約2〜22秒（調整可能）
- 入力：バック信号（＋）
- 電源：ACC（＋）
- アース（−）
- 出力：ナビ・ディスプレイのバック信号入力
■内容物

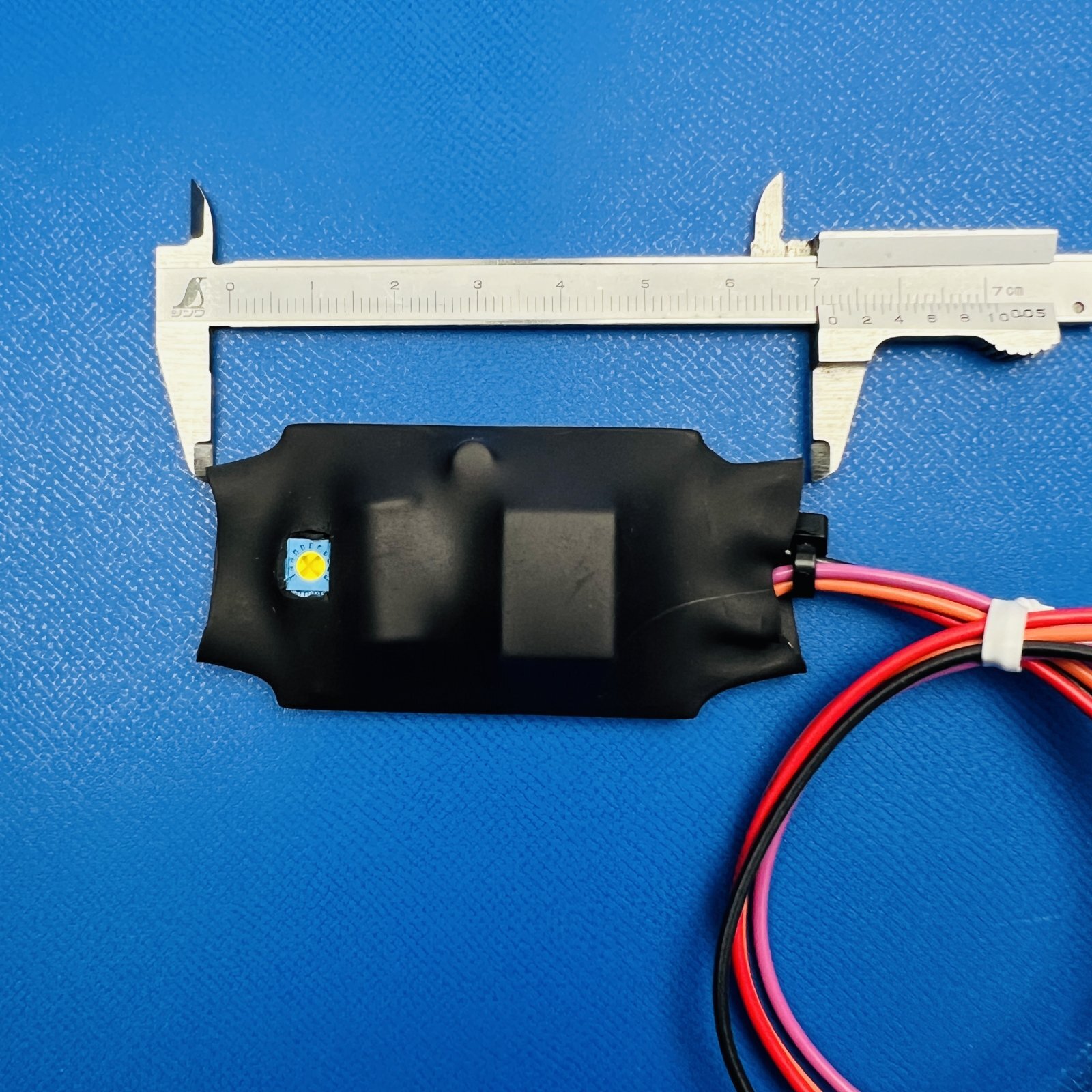

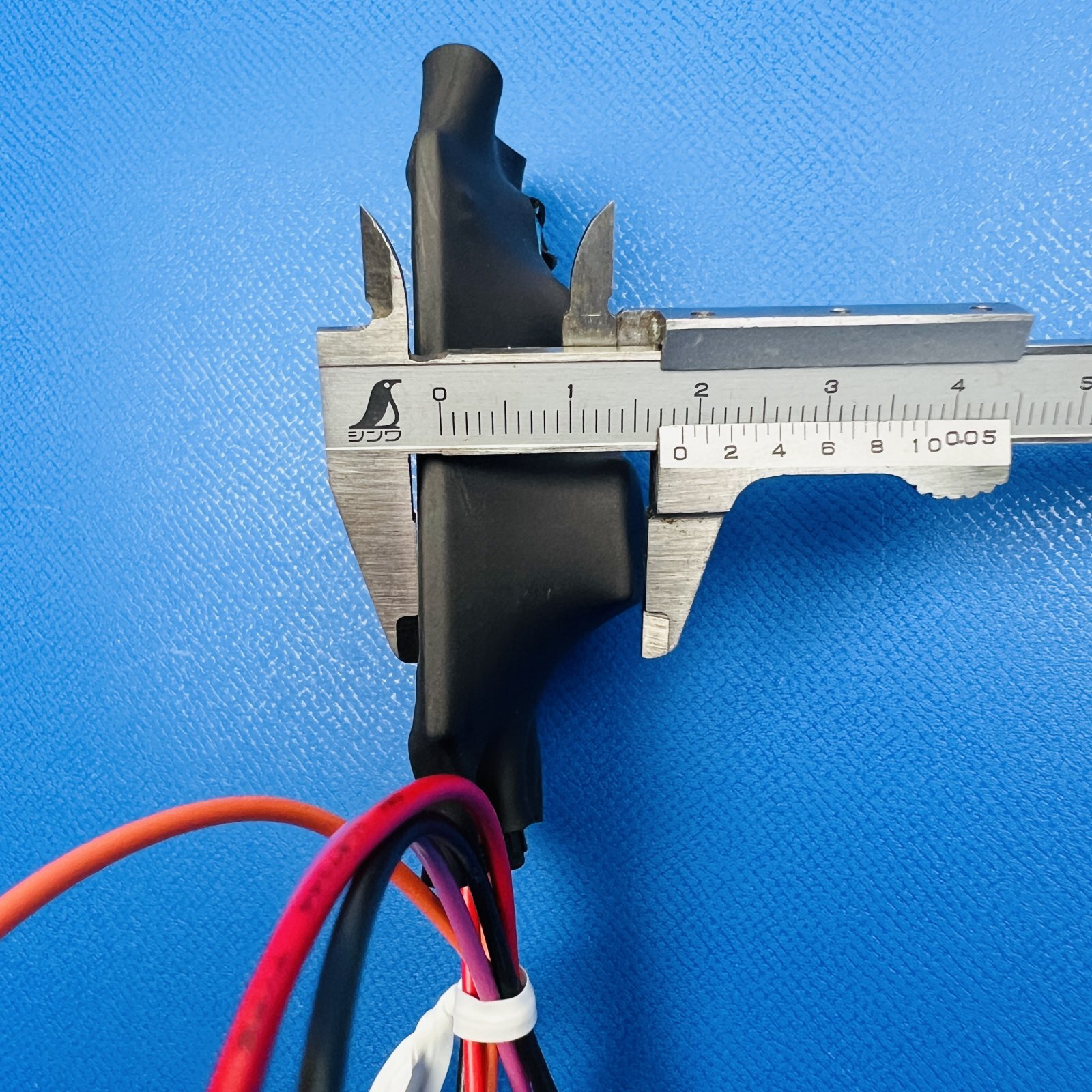

- バックカメラ表示保持ユニット本体
- 接続説明書
■ご注意
- 12V車専用です
- 取り付けには配線の知識が必要です
- 車種やナビにより配線位置は異なります
- バックカメラ本体の電源はACC電源へ接続してください
- バックランプやバック信号線からカメラ電源を取っている場合は、正常に表示保持できません
- 作業前は必要に応じてバッテリーのマイナス端子を外してください
