プッシュONスイッチ・オルタネート（1.5A 250V AC） [AG15]

プッシュONスイッチ・オルタネート（1.5A 250V AC） [AG15]

販売価格: 250円(税別)

(税込: 275円)

数量:
お問い合わせ
工作自作DIY

商品詳細

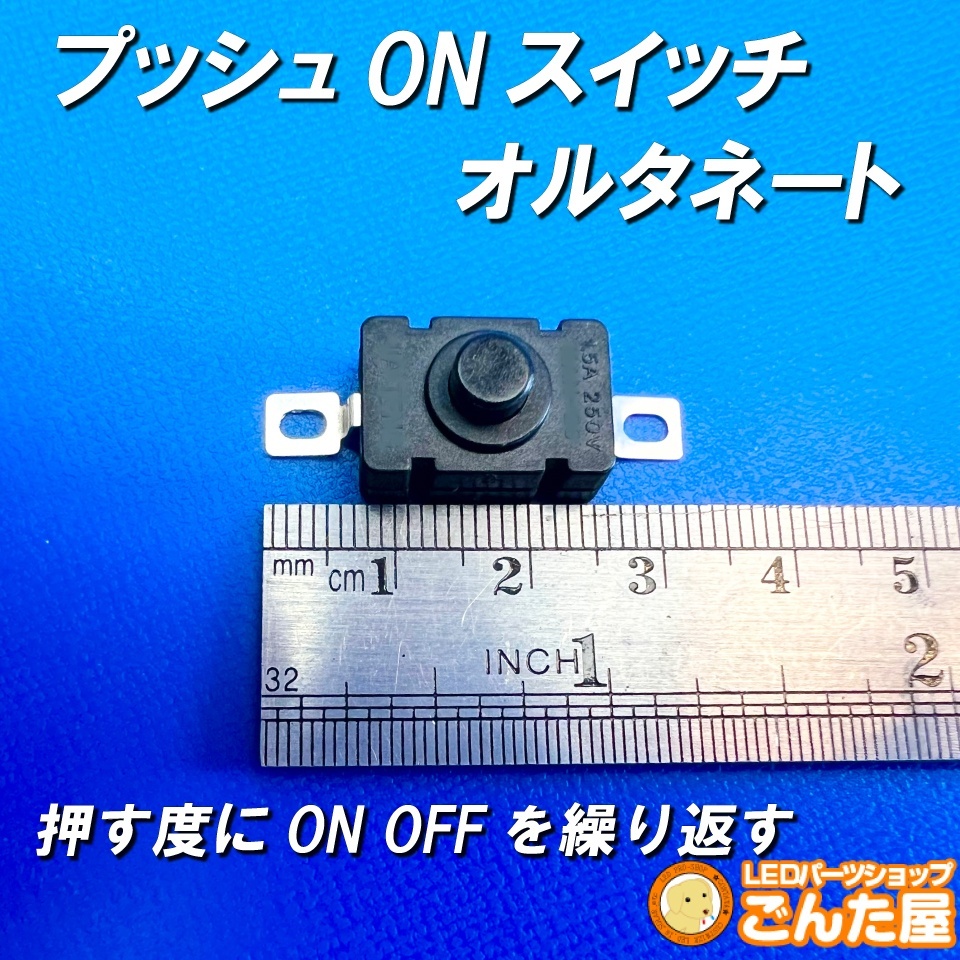

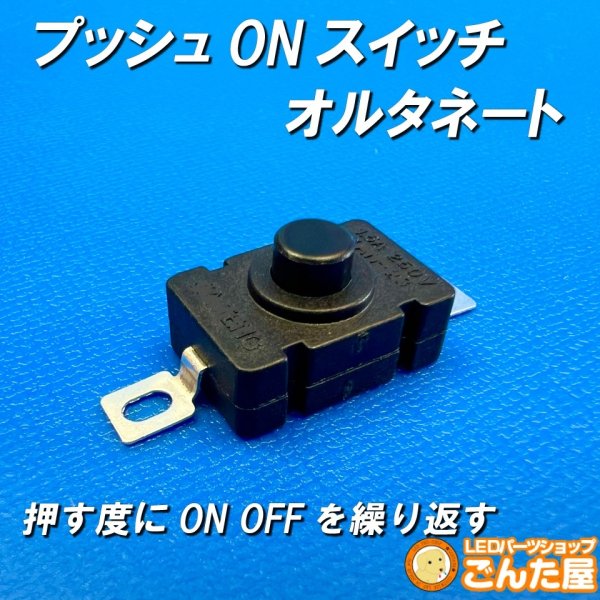

オルタネートスイッチ（1.5A 250V AC）

オルタネートスイッチ（1.5A 250V AC）

製品概要

押すたびにONとOFFが切り替わる、自己保持型のプッシュスイッチです。 小型で使いやすく、LED点灯回路や電子工作、車両電装のON/OFF制御などに適しています。 はんだ付けでリード線を接続し、必要に応じて熱収縮チューブなどで絶縁処理を行ってください。

仕様

  • 動作タイプ：オルタネート（押してON／もう一度押してOFF）
  • 定格：1.5A 250V AC（※AC動作専用表記）
  • 使用目安：DC12V使用時は0.5A〜1A以下での運用を推奨
  • 端子形式：ラグ端子（はんだ付け用）
  • 本体サイズ：約18mm × 12mm

使用上の注意

本製品はAC定格で設計されています。直流（DC）で使用する場合は、接点への負荷が高まるため、必ず電流を抑えて使用してください。
高電流・高負荷でのDC使用は接点の焼損・故障の原因になります。
必ず適切な電流設計と絶縁処理を行ってください。

使用例

12VバッテリーとLED基板を組み合わせた簡易回路のON/OFFスイッチとして使用可能です。 スイッチにリード線をはんだ付けし、熱収縮チューブで絶縁処理を施すことで、安全に接続できます。
