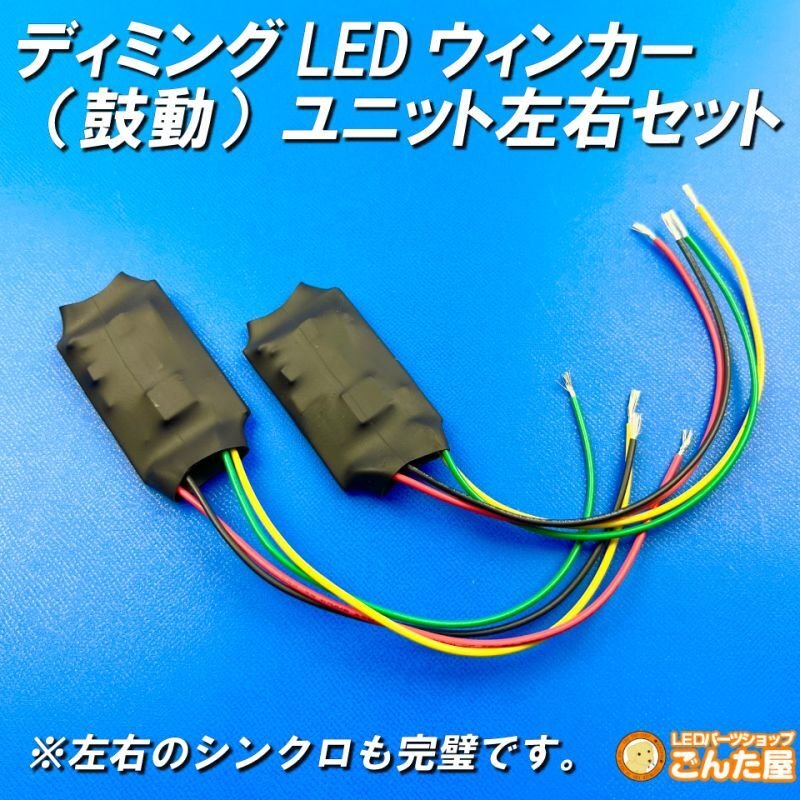

ディミングターンシグナル化LED専用ユニット左右セット

LEDウィンカーを鼓動のように減光しながら点灯させます。

ページ下部の動画をご覧ください。

■特徴

ウィンカーの周期に合わせてハートビート点灯します。
万が一周期が早い車体でもカクカクせずにそれなりに動くようにプログラミング済み。
ノイズ対策はプログラム側とハード側でダブル構成。

■仕様

12V車用。
出力5A瞬間最大10A制御可能。
通常の抵抗制御されたLED専用。
※LEDドライバ（半導体回路）制御のLEDは動作不可。

左右それぞれ片側に１つのユニットとして接続。
LEDウィンカーは車体のウィンカー線とは直接つながりません。

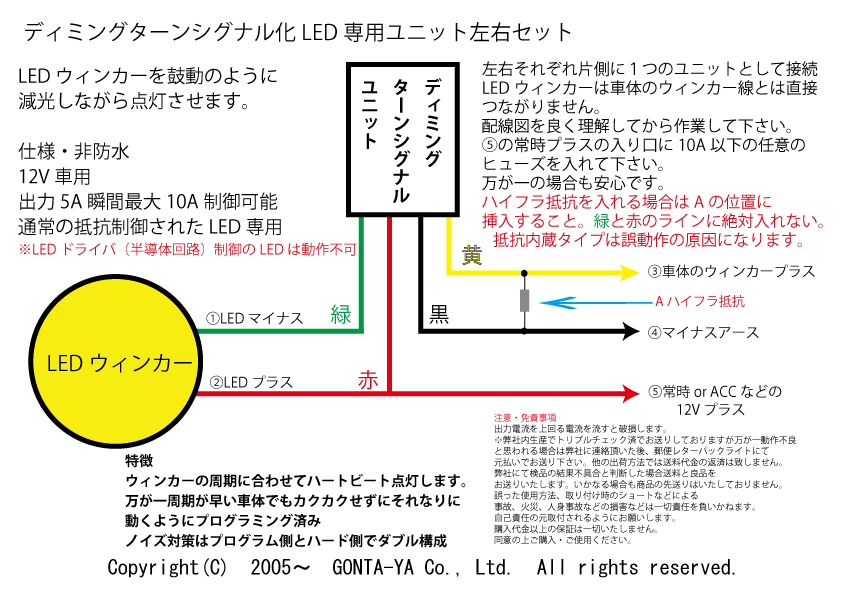

配線図を良く理解してから作業して下さい。

(5)の常時プラスの入り口に10A以下の任意のヒューズを入れると、万が一の場合も安心です。

ハイフラ抵抗を入れる場合はAの位置に挿入すること。緑と赤のラインに絶対入れないこと。

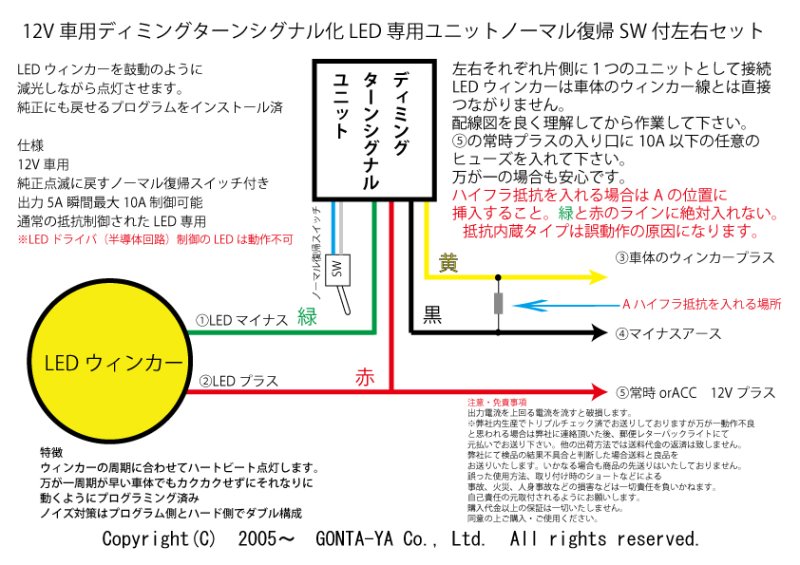

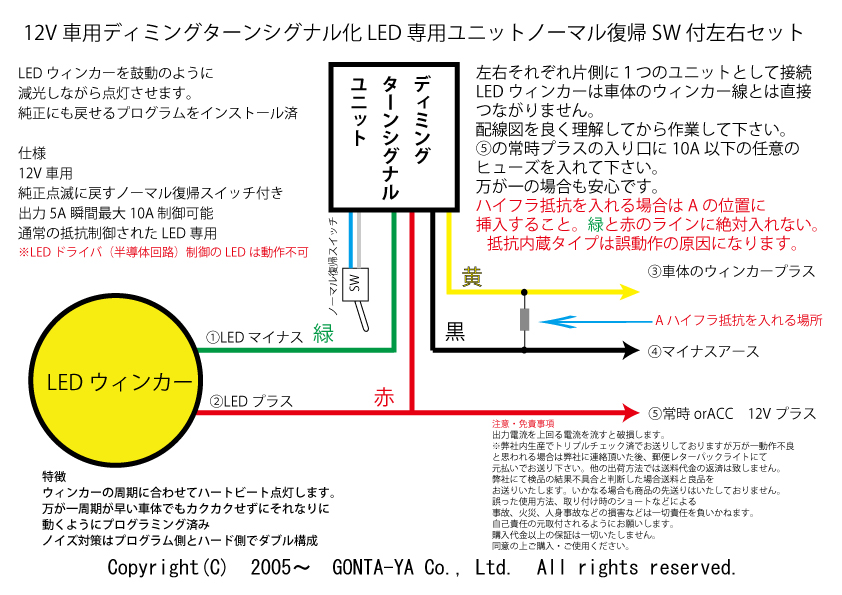

※ノーマル点灯　純正復帰仕様も選べます。

24V車両用にワンオフ加工も可能。
