超音波カッターNH7603ウルトラセット [NH7603UL]

超音波カッターNH7603ウルトラセット [NH7603UL]

販売価格: 60,000円(税別)

(税込: 66,000円)

数量:

商品詳細

超音波カッターNH7603ウルトラセット

NH7603本体に豊富なオプションをセットにした割引商品

★特価セット内容★

超音波カッターNH7603 本体¥42,600
ロングブレード刃(本体装着済)¥2,500
刃固定具(本体装着済)
刃固定具セット1セット¥1,680
交換イモネジ3つ¥150
溶着刃NH02 [NH02]¥2,700
アールブレード [NH03]¥4,500
超音波カッター用 ノコ刃 [NH11]¥2,900
極太 超音波カッター用カッターマット [100001142]¥2,650
ホーン研磨メンテナンスセット [NH100]¥1,500
スクエアブレード [NH41]¥2,900
ノーマル刃40枚セット [100001002]¥1,100
サークルブレード [NH42]¥2,500
超音波カッター用メンテンナンスレンチ [100001080]
¥380

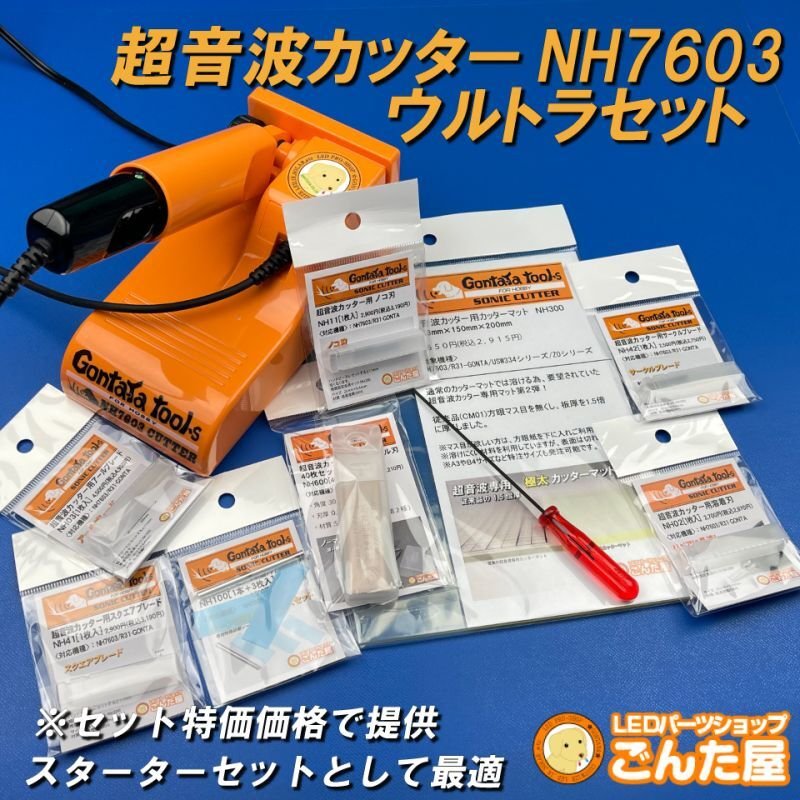

★ウルトラセット商品画像★


超音波カッターNH7603 本体


ロングブレード刃(本体装着済)


刃固定具2個(1つは本体装着済)
交換イモネジ3つ


溶着刃NH02 [NH02]


アールブレード [NH03]


ノコ刃 [NH11]


極太 超音波カッター用カッターマット [100001142]


ホーン研磨メンテナンスセット [NH100]


スクエアブレード [NH41]


ノーマル刃40枚セット [100001002]


サークルブレード [NH42]


超音波カッター用メンテンナンスレンチ [100001080]


★GONTAYA超音波カッターNH7603★

ごんた屋てんちょうNORI開発の超音波カッターが
使用部品を一新して最強モデルで登場!
しかもナント!価格は、すえおき!(製造コストは跳ね上がりました)
一般模型工作から、テールレンズ、工場作業、を想定し、
メーカーのエコーテック・本多電子社と設計したモデルが、
コードネームNH7603超音波カッターです。

■超音波カッターに何ができるのか

超音波カッター本体の電源を入れて、ハンドピースのスイッチを押せば、装着した刃が毎秒4万回振動。
この振動でプラスチック・アクリルなどを切断します。
この時、カットする素材と刃の振動による摩擦熱で、素材が少し溶けます。
無理やり力を加えてカットしようとすると、この「溶け」が大きくなるので、力任せに切らずに、ゆっくり切っていくのが綺麗に切るコツ。


■超音波カッターの使い方
超音波カッターには、ごんた屋専用モデルのために開発された交換刃「ロングブレード」が標準装備されています。
ロングブレードは、刃渡りが長く、プラスチック切断や、テールランプの殻割りに打ってつけ。
切れ味抜群です。

切断だけじゃない 溶着もできる超音波カッター(※溶着刃は別売です)
切断だけではないのが、超音波カッターの優れたところです。
先ほど、素材と刃の振動による摩擦熱が発生すると書きました。これを利用して開発したのが、「溶着刃」です。


■超音波接着ができる(溶着刃)
溶着とは、プラスチック素材を溶かして接着すること。
素材が溶けて融合するので、しっかりとした強度を持たせることが可能。
接着剤ではすぐに取れてしまうような内装の樹脂ステーなどを溶着したり、プラスチック製品の割れ・欠けの補修にも使えます。
テールランプの殻閉じに使う事も可能。
ご家庭では、お子さんのおもちゃ補修などにも大活躍ですね。


■超音波カッターNH7603の用途
車両テール・ライト・インパネ加工
切断部再接着機能
プラスティック加工
アクリル切断・硬質プラ切断
プラモデル造形・鉄道模型
フィギュア
軽量木材加工
フロアマット、壁紙、カーボン調カッティングシートの切断
オプションの交換刃を装着することによって、用途は更に広がります。

■超音波カッター 昔は手が出なかった高嶺の花
プラスチックを切断できる業務用超音波カッターは、数十万円〜数百万円。
さらに、プラスチック素材を溶かして接着できる溶着機も同様に数十万円〜数百万円。

刃を交換すれば、1台で何通りの機能を持たせることができる・・・これがごんた屋超音波カッターの優れた点です。
ごんた屋てんちょうNORIこと、東田は、自らが工作及びワンオフテール加工技術者だった経験を活かし、
本多電子に現場の要望をぶつけて、より使いやすい超音波カッターを実現。

ごんた屋オリジナルモデルのブラック超音波カッターは、本多電子社と共同開発し、ロングブレードにもマッチングさせたモデルです。
メーカーが認めた車両の加工までこなせる専用モデルだということ。

短い刃から、長い刃までの超音波振動に出荷時から対応しているというモデル。

超音波カッターNH7603は、プラモデルから実車にまで対応している唯一のモデルです。


■製品仕様・スペック
最大消費電力
40VA
公称発振周波数
40kHz
電源入力
AC100V 50/60Hz
外形寸法
本体 173mm×89mm×76mm
ハンドピースΦ32×148mm(刃含む)
本体重量
約360g
ハンドピース(ケーブル含む)
約100g
ハンドピースケーブル1.6m(ストレート)

ロングブレード(取付済)
刃取付金具(取付済)
予備・刃固定具セット1セット
予備・イモネジ2個
取り扱い説明書・保証書

■注意事項
あれ?おかしいな??
超音波カッターの電源が落ちる場合の対処法
超音波カッターの電源が頻繁に落ちるのは、超音波カッター本体の中に組込まれている安全装置が働いた事が原因です。
頻繁に電源が落ちる状態で使い続けると、超音波カッター本体の破損に繋がりますので、ご注意ください。

「切れない」・「超音波カッターの電源が頻繁に落ちる」という症状の原因のほとんどは、刃固定具の汚れ・ホーンの汚れ・イモネジの緩みです。

ホーンの汚れは、別売のホーン研磨メンテナンスセットで取り除いて下さい。

イモネジの緩み対策は、刃固定金具に付属のレンチでも可能ですが、超音波カッター用トルクドライバーの方が、
適正トルクで締め付ける事ができ、ネジがナメてしまうのを防ぐ事が可能。

精密な工具になります。イモネジの締め付けと固定金具の定期交換が肝の工具です。
それを怠ると壊れますので、説明書の熟読と下記の動画を参照お願いします。
https://www.youtube.com/playlist?list=PL1oWu3TUoC_10wCeH936NjnYf2kIN5Zap

車両のテールランプなどの加工に適していますが、精密電子工具です。
無理に力を入れたり、連続使用すると超音波振動により自身が破壊され溶け出します。
※使用状況や、カットする素材にもよりますが、5分間連続使用したら、少し休憩するのが良いでしょう。 適切な使用方法を守れば末永く愛用できます。

※刃固定金具は定期的に交換して下さい。消耗品です。
 交換しないと電源が入らない、などの症状に陥ります。
使用時には、必ずゴーグルを装着してください。
