２LEDカーテシランプ完成！！

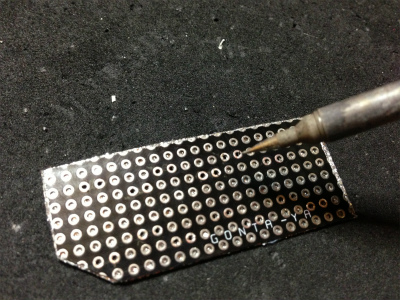

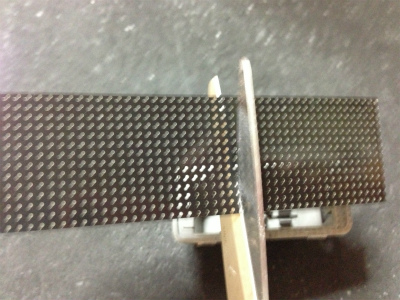

フレキシブル基板をハサミでチョッキン

ハサミで切れる快感。やめられませんな

日頃、ガラエポや紙フェノールの削り粉を吸っているので、チョッキンして粉が出ないのはサイコーです

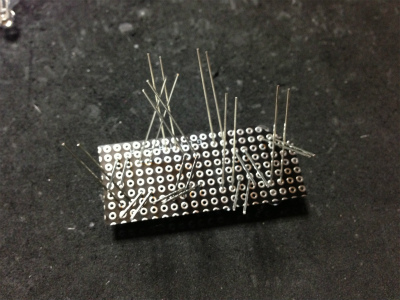

お次はLEDを挿して並べて

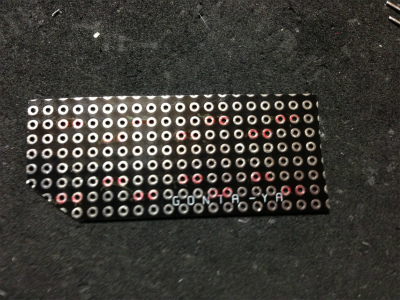

LEDの位置をマーキング

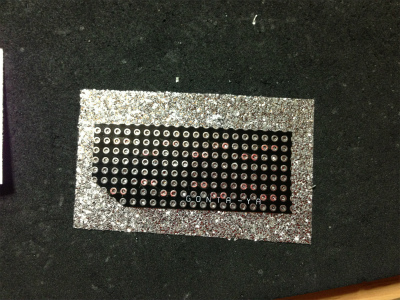

スターダストシートを貼って

基板に合わせてシートをカットして、

ハンダコテで穴開け（よい子は真似しないで下さい）。でも実際、シートが溶けて縮むので
いい感じに穴が開きます

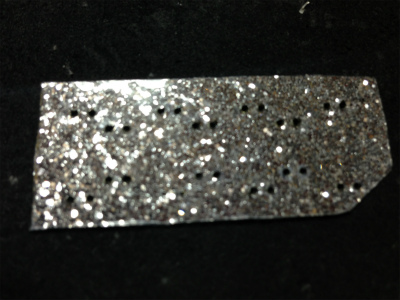

ほら、綺麗に開くでしょ

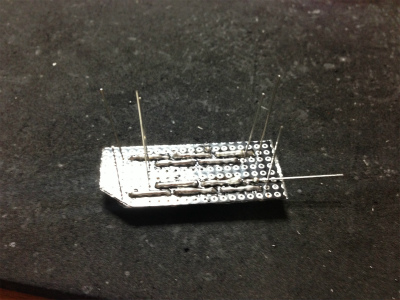

そしてLEDを並べてハンダ付け。
今回、赤と緑の両方を入れているので、LEDを間違えないように挿さないと・・・(゜＿゜i)タラー・・・

で、イキナリ完成です。｀;:ﾞ;｀;･(ﾟεﾟ )ﾌﾞｯ!!

ツインカラーLEDコントローラー改で制御するので、

赤　　　＋  ------> 抵抗 ------> 赤LED ------> 整流用ダイオード ------>  －　白
線　　　－　<------ 整流用ダイオード <------ 緑LED <------ 抵抗 <------ ＋　 線

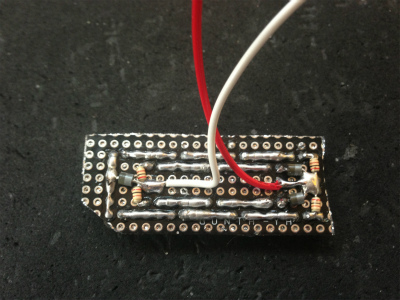

って感じでそれぞれのプラスとマイナスをくっつけます。

赤にプラスを流した時は赤LEDが点灯
白にプラスを流した時は緑LEDが点灯します

２線で２色のLEDが制御できるので、配線が少なくて済みますし、既に既存の配線があれば流用可能

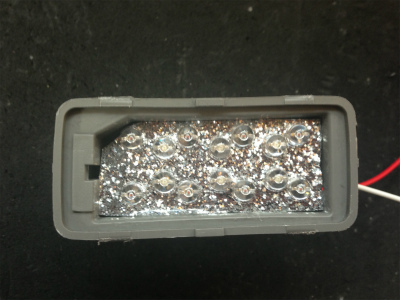

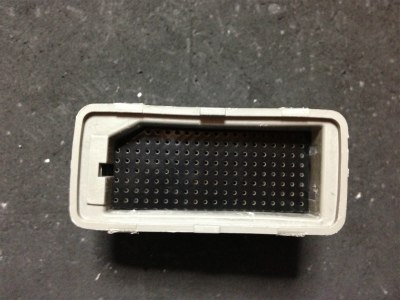

ケースに収めてみた感じ

 動作確認！！

イルミ連動で緑点灯→カテーシ信号ONで赤フェードインして連続フラッシュ→カーテシ信号OFFでイルミ連動で緑点灯→OFF

なお、この２LEDコントローラは市販しておりませんので、ご興味のある方はてんちょう経由でお問い合わせ下さい
