ポッキーです 先週土曜の晩、はんだ付け講習を約束 していたS様と、愛車のマップランプを ＬＥＤで製作してみました。 弊社スタッフ、 Ｖさんの指導の下 私は、する事ないので撮影担当 初体験のSさんが実際の作業を 行いました。 ちなみに店長、終わるまで呑んでましたが・・・
【初体験 S様のマップランプ製作編】 今回のS様のお車は 現行アルファード

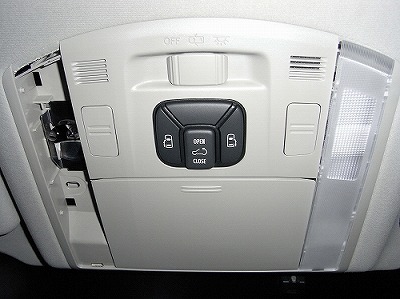

まずは、マップランプのカバーを 取り外しに。。

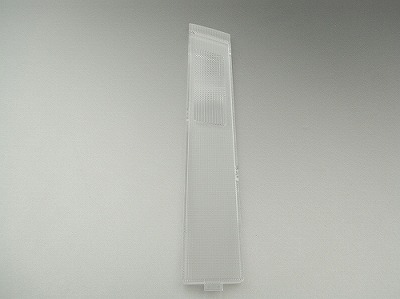

とりあえず、このマップランプのカバーを 基準に基板の型取り

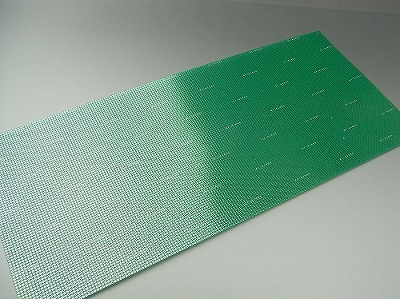

今回 使用する基板 NEWフレキシブル基板

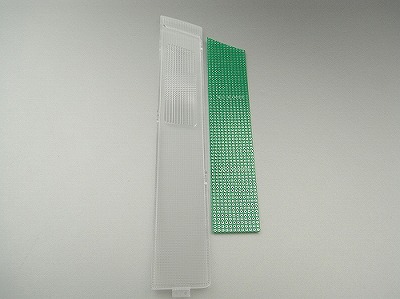

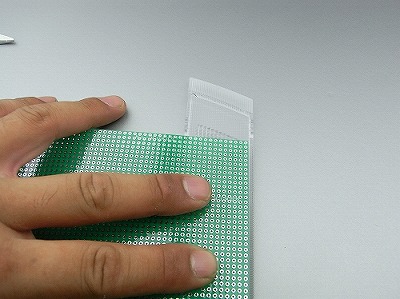

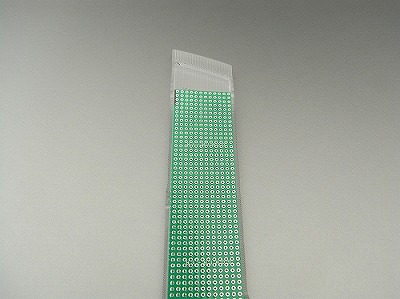

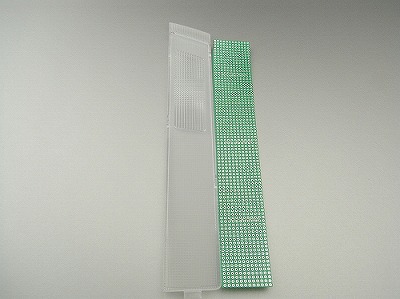

こんな感じで マップランプの カバー内側に基板を置いて

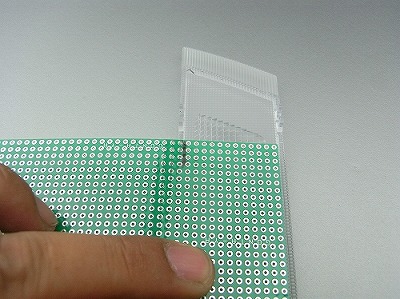

ハサミで基板を切る部分に マジックで目印

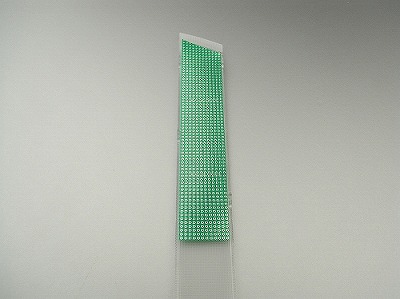

とりあえず ハサミで切ってみた感じ
長い感じなので。。。。
短くカット さらにカバーに合わせて 上部の基板を斜めにカット
とりあえず こんな感じに
次に、基板の表面へ装飾 ごんた屋のラインナップより S様の好みで選んで頂いたのが

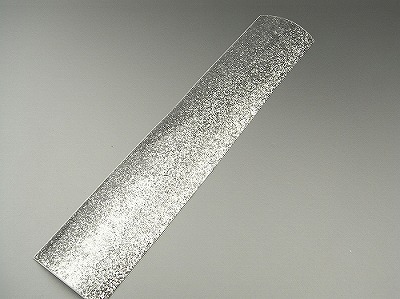

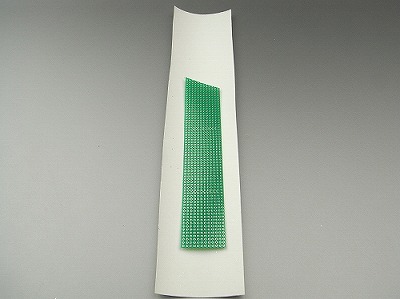

基板の表面にスターダストシートを 二重に貼り付ける為にまずシートを カット。
スターダストシートをカットする際は、 基板より少々大きめにカット

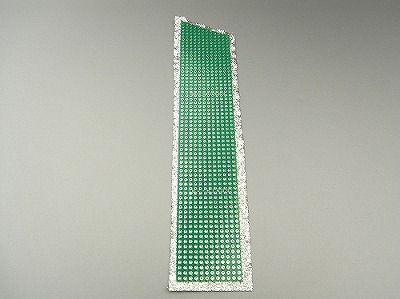

基板からはみ出たシートは、基板を包むように 内側に折込みます

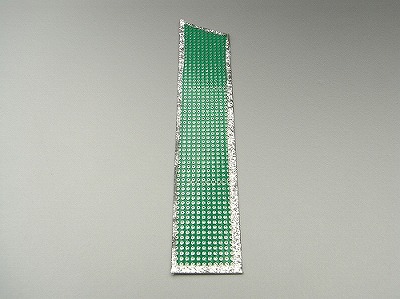

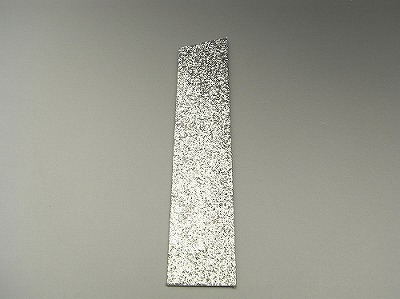

二枚目のシートも同様にして、内側にシートを 折り込んで、装飾完了
次に、LEDを配列する部分にマジックで 基板に色塗り。
今回は、3個を15列並べてみました。

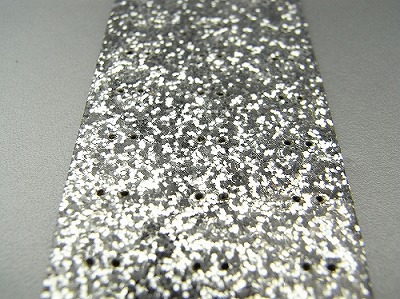

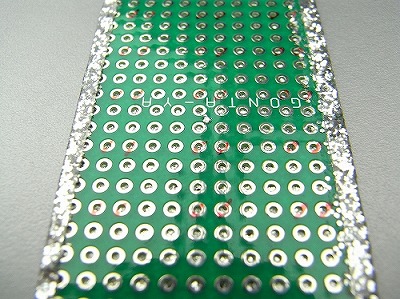

基板に色塗りした箇所を、押しピンか針で 穴開け。。

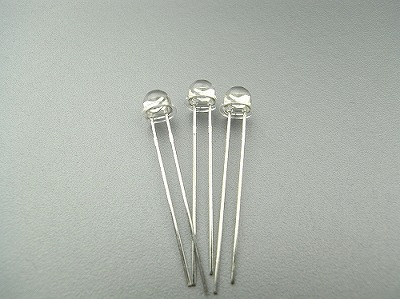

さて はんだ作業開始です 今回使用するのは、 ホワイトLED鉄兜

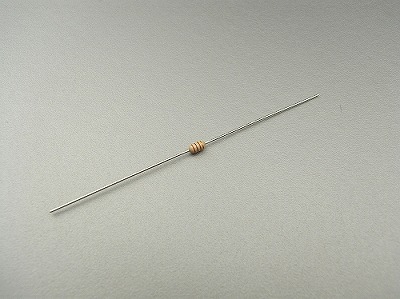

抵抗器 180Ω1/4W

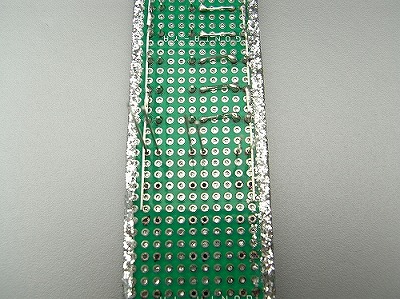

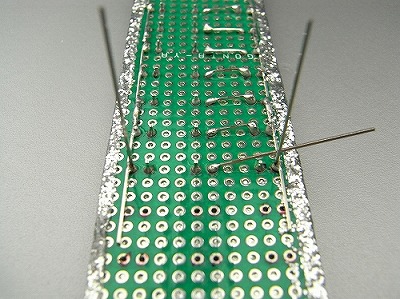

S様 指示通り どんどん はんだ付け していかれます(笑
初めてにしては上出来のハンダです

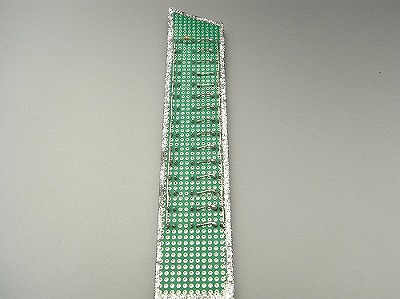

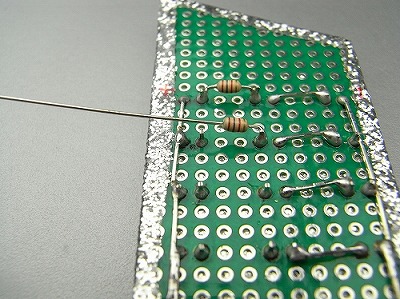

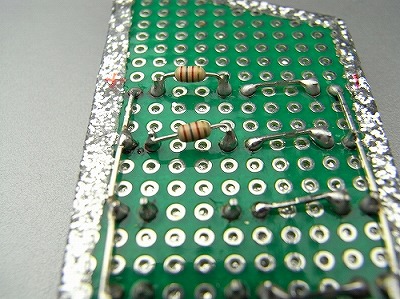

あっと ゆうまに抵抗もハンダ付け。。

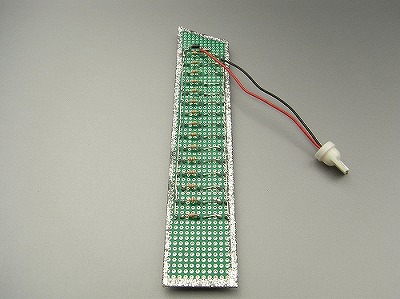

初心者様と油断してると。。 早々に出来上がってました(笑

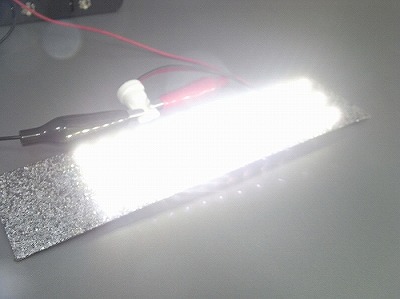

点灯テスト OK

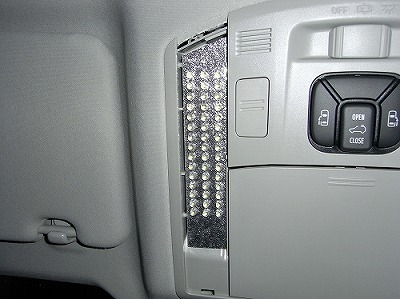

早速 S様のお車へ装着

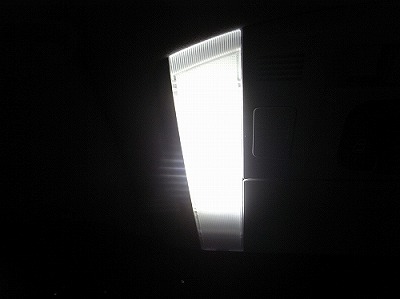

素晴らしく45発の鉄兜が輝いてました。
片側の純正は、一人でやってみてね♪ 今回 マップランプ片側のみ
指導しながら S様製作しましたが、初体験とは思えない程 うまく製作できていました。
S様も喜んで頂いて 良かったです。
