GONTAYA超音波カッターNH7603 [NH7603]
GONTAYA超音波カッターNH7603
[NH7603]
販売価格: 47,000円(税別)
(税込: 51,700円)
オープン価格
在庫あり
商品詳細
GONTAYA超音波カッターNH7603
ごんた屋てんちょうNORI開発の超音波カッターが
使用部品を一新して最強モデルで登場！
一般模型工作から、テールレンズ、工場作業、を想定し、
メーカーのエコーテック・本多電子社と設計したモデルが、
コードネームNH7603超音波カッターです。
■超音波カッターに何ができるのか

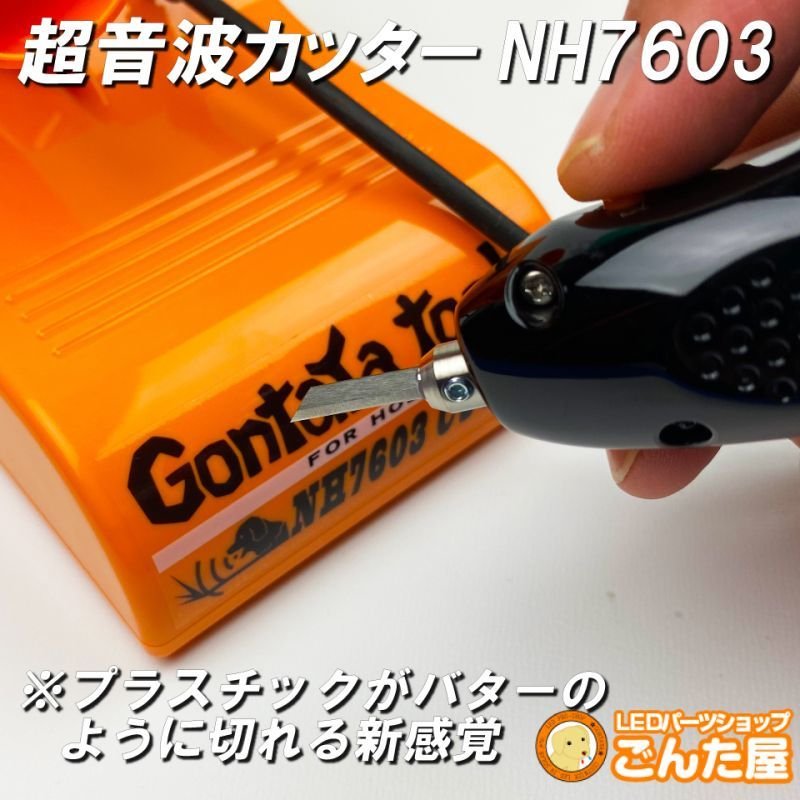

超音波カッター本体の電源を入れて、ハンドピースのスイッチを押せば、装着した刃が毎秒4万回振動。
この振動でプラスチック・アクリルなどを切断します。
この時、カットする素材と刃の振動による摩擦熱で、素材が少し溶けます。
無理やり力を加えてカットしようとすると、この「溶け」が大きくなるので、力任せに切らずに、ゆっくり切っていくのが綺麗に切るコツ。
■超音波カッターの使い方

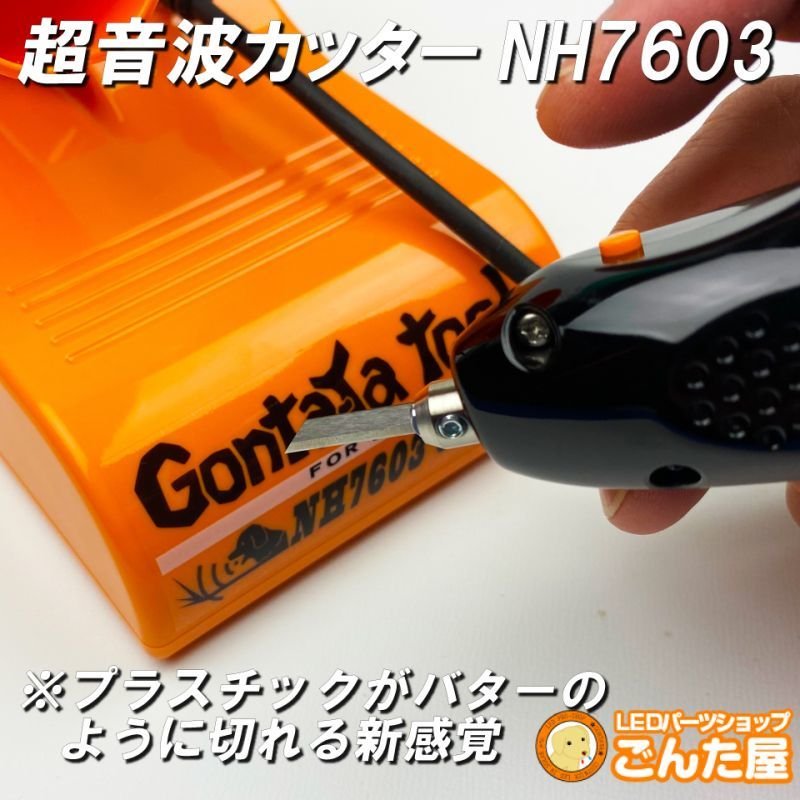

超音波カッターには、ごんた屋専用モデルのために開発された交換刃「ロングブレード」が標準装備されています。
ロングブレードは、刃渡りが長く、プラスチック切断や、テールランプの殻割りに打ってつけ。
切れ味抜群です。
切断だけじゃない 溶着もできる超音波カッター（※溶着刃は別売です）
切断だけではないのが、超音波カッターの優れたところです。
先ほど、素材と刃の振動による摩擦熱が発生すると書きました。これを利用して開発したのが、「溶着刃」です。
■超音波接着ができる（溶着刃別売）
溶着とは、プラスチック素材を溶かして接着すること。
素材が溶けて融合するので、しっかりとした強度を持たせることが可能。
接着剤ではすぐに取れてしまうような内装の樹脂ステーなどを溶着したり、プラスチック製品の割れ・欠けの補修にも使えます。
テールランプの殻閉じに使う事も可能。
ご家庭では、お子さんのおもちゃ補修などにも大活躍ですね。
溶着刃（別売り）
■超音波カッターNH7603の用途
車両テール・ライト・インパネ加工
切断部再接着機能
プラスティック加工
アクリル切断・硬質プラ切断
プラモデル造形・鉄道模型
フィギュア
軽量木材加工
フロアマット、壁紙、カーボン調カッティングシートの切断
オプションの交換刃を装着することによって、用途は更に広がります。
■超音波カッター 昔は手が出なかった高嶺の花
プラスチックを切断できる業務用超音波カッターは、数十万円〜数百万円。
さらに、プラスチック素材を溶かして接着できる溶着機も同様に数十万円〜数百万円。
刃を交換すれば、1台で何通りの機能を持たせることができる・・・これがごんた屋超音波カッターの優れた点です。
ごんた屋てんちょうNORIこと、東田は、自らが工作及びワンオフテール加工技術者だった経験を活かし、
本多電子に現場の要望をぶつけて、より使いやすい超音波カッターを実現。
ごんた屋オリジナルモデルのブラック超音波カッターは、本多電子社と共同開発し、ロングブレードにもマッチングさせたモデルです。
メーカーが認めた車両の加工までこなせる専用モデルだということ。
短い刃から、長い刃までの超音波振動に出荷時から対応しているというモデル。
超音波カッターNH7603は、プラモデルから実車にまで対応している唯一のモデルです。

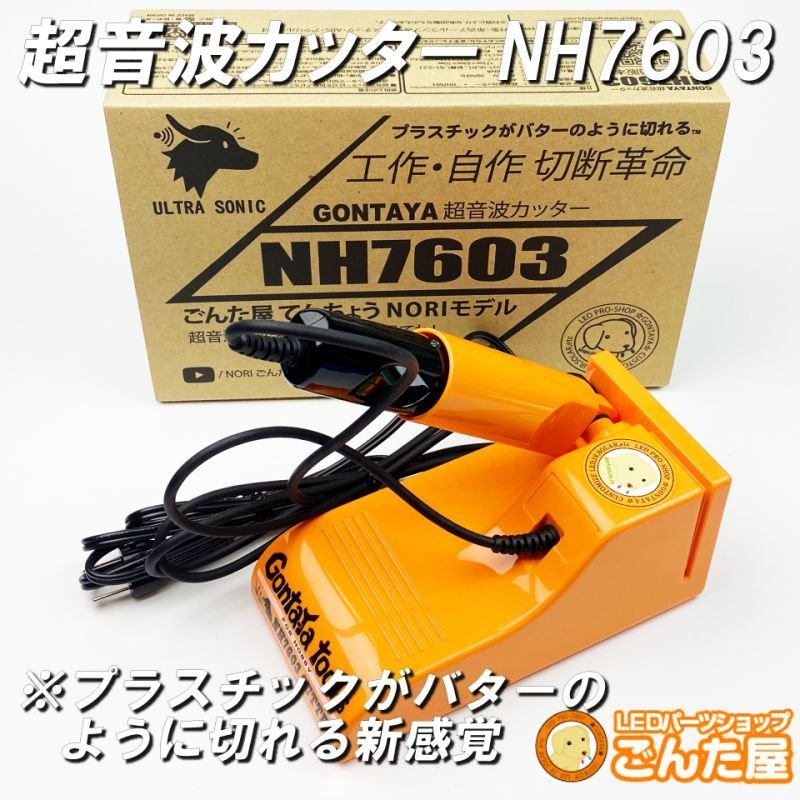

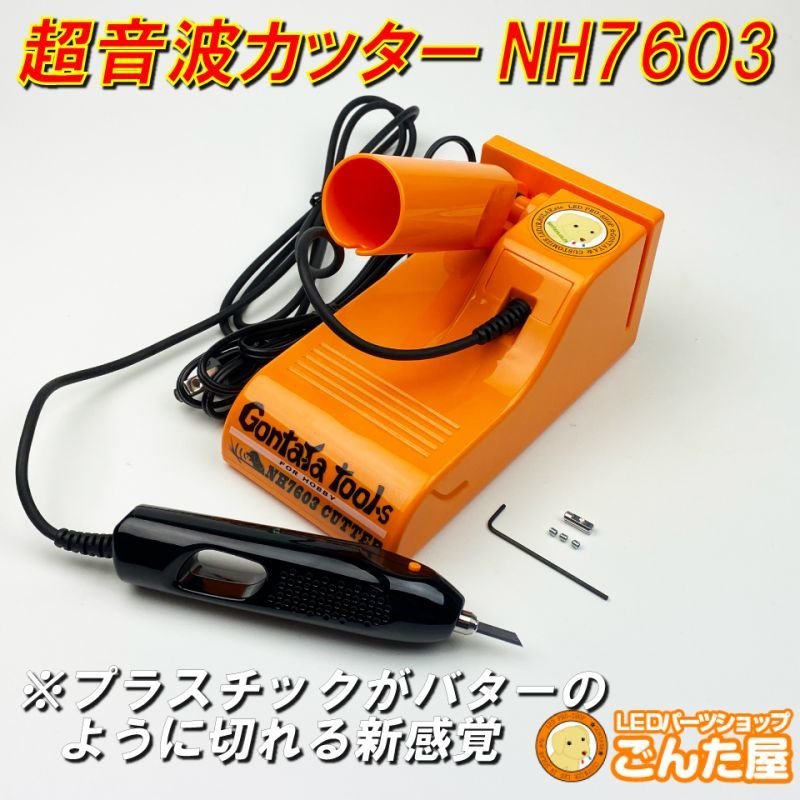

■製品仕様・スペック
最大消費電力
40VA
公称発振周波数
40kHz
電源入力
AC100V 50/60Hz
外形寸法
本体 173mm×89mm×76mm
ハンドピースΦ32×148mm（刃含む）
本体重量
約360ｇ
ハンドピース（ケーブル含む）
約100ｇ

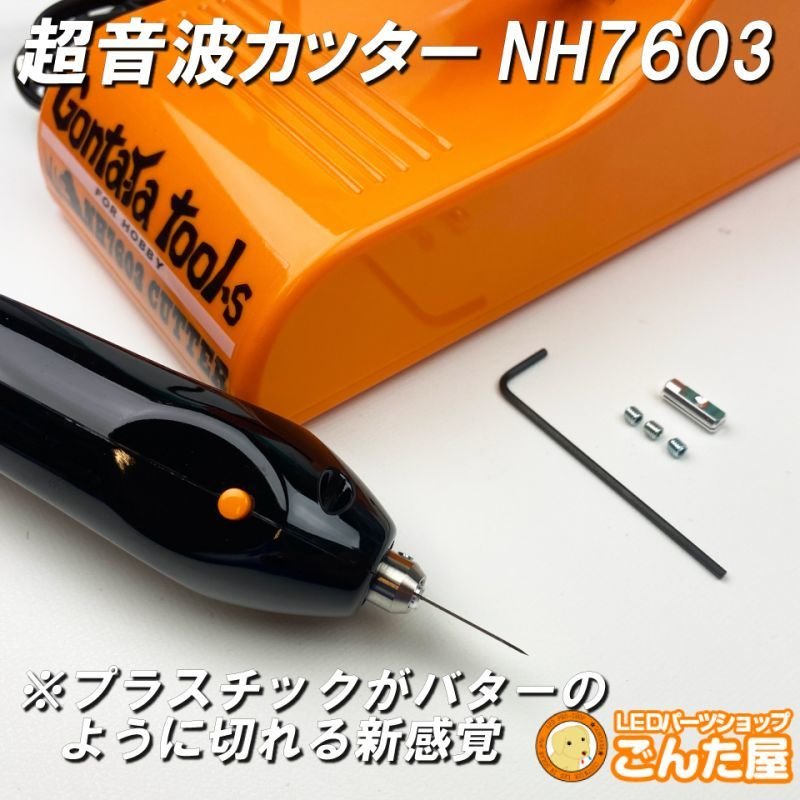

ハンドピースケーブル1.6m（ストレート）
ロングブレード(取付済)
刃取付金具(取付済)

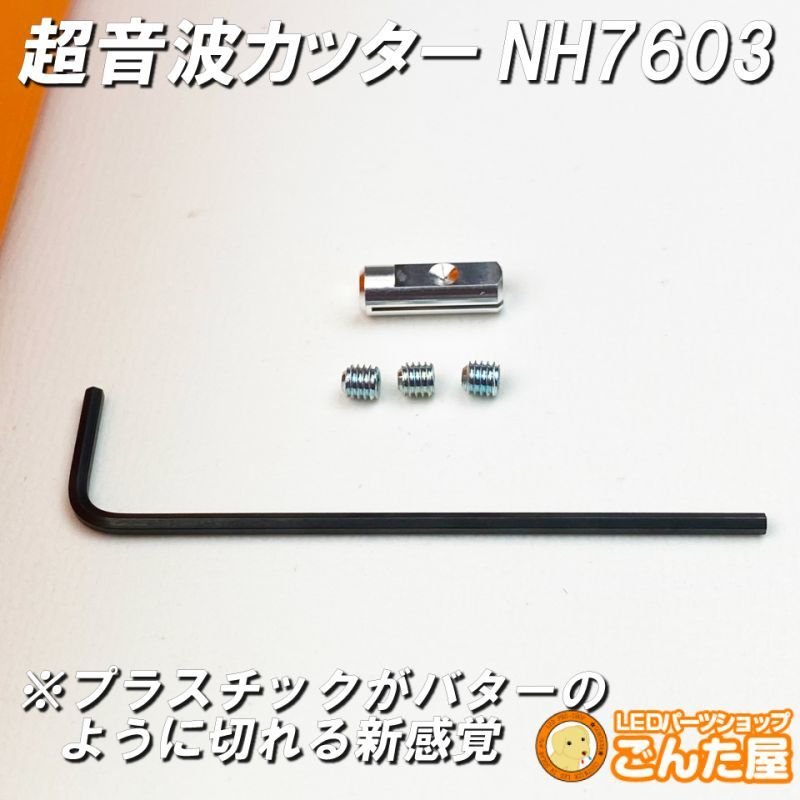

予備・刃固定具セット1セット
予備・イモネジ2個
取り扱い説明書・保証書
■注意事項
あれ？おかしいな？？
超音波カッターの電源が落ちる場合の対処法
超音波カッターの電源が頻繁に落ちるのは、超音波カッター本体の中に組込まれている安全装置が働いた事が原因です。
頻繁に電源が落ちる状態で使い続けると、超音波カッター本体の破損に繋がりますので、ご注意ください。
「切れない」・「超音波カッターの電源が頻繁に落ちる」という症状の原因のほとんどは、刃固定具の汚れ・ホーンの汚れ・イモネジの緩みです。
ホーンの汚れは、別売のホーン研磨メンテナンスセットで取り除いて下さい。
イモネジの緩み対策は、刃固定金具に付属のレンチでも可能ですが、超音波カッター用トルクドライバーの方が、
適正トルクで締め付ける事ができ、ネジがナメてしまうのを防ぐ事が可能。
精密な工具になります。イモネジの締め付けと固定金具の定期交換が肝の工具です。
それを怠ると壊れますので、説明書の熟読と下記の動画を参照お願いします。
https://www.youtube.com/playlist?list=PL1oWu3TUoC_10wCeH936NjnYf2kIN5Zap
車両のテールランプなどの加工に適していますが、精密電子工具です。
無理に力を入れたり、連続使用すると超音波振動により自身が破壊され溶け出します。
※使用状況や、カットする素材にもよりますが、5分間連続使用したら、少し休憩するのが良いでしょう。 適切な使用方法を守れば末永く愛用できます。
※刃固定金具は定期的に交換して下さい。消耗品です。
交換しないと電源が入らない、などの症状に陥ります。
使用時には、必ずゴーグルを装着してください。
