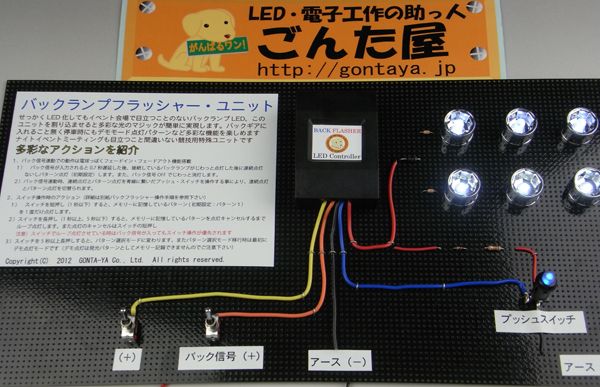

バックランプフラッシャーユニット

バックランプを遊び心満載でフラッシュ(パターンは5種類+デモパターン1種類)させるユニットです。

もちろん、実用性は忘れません。

オートマチック車でPレンジからDレンジへシフト移動した時に、チラッっとLEDバックランプが点滅するのを防ぎます。

そして別途プッシュスイッチをご用意して頂ければスイッチで、シフト位置(ドライブでもニュートラルでも)に関係なくバックランプをフラッシュさせる事も可能です。
(本商品にはスイッチは含まれません。
※オススメスイッチはページ下部でご紹介しております。)

またイベント、ナイトミーティング用にデモフラッシュパターンも搭載!!!

ご購入前にページ下部の「ご購入前にお読み下さい」欄を必ずご確認ください。

多彩なアクション操作方法

1.バック信号連動での動作は電球っぽくフェードイン・フェードアウト機能搭載
1)バック信号が入力されると0.7秒遅延した後、接続しているバックランプがじわっと点灯した後に 連続点灯ないしパターン点灯(初期設定)します。またバック信号OFFでじわっと消灯します。 2)バック信号連動時、連続点灯とパターン点灯を青線に繋いだプッシュ・スイッチを操作する 事により、連続点灯とパターン点灯を切替られます。
2.スイッチ操作時のアクション
(詳細は別紙バックフラッシャー操作手順を参照下さい)

1)スイッチを短押し(1秒以下)すると、メモリーに記憶しているパターン(初期設定:パターン1)を1度だけ点灯します。

2)スイッチを長押し(1秒以上、5秒以下)すると、メモリーに記憶しているパターンを点灯。
キャンセルするまでループ点灯します。また点灯のキャンセルはスイッチの短押し。
注意!スイッチでループ点灯させている時はバック信号が入ってもスイッチ操作が優先されます。

3)スイッチを5秒以上長押しすると、パターン選択モードに変わります。
またパターン選択モード移行時は最初にデモ点灯モードです。
(デモ点灯は発光パターンとしてメモリー記録できませんのでご注意下さい)

商品仕様・スペック

動作電圧
12V車専用
使用可能電流
1.25A以下
使用可能電力
15W以下
待機電流
3mA以下

オススメスイッチ(別売)

ごんた屋オススメの下記スイッチをご購入頂くか、別途モーメンタリプッシュONスイッチをご用意下さい。

LEDが光って設定時や動作時の確認に便利「LED付プッシュスイッチキット12V用」
LED付プッシュスイッチキット12V用
LED付プッシュスイッチキット12V用

「プッシュONモーメンタリスイッチ」
プッシュONモーメンタリスイッチ
プッシュONモーメンタリスイッチ

バックランプフラッシャーユニット操作手順

1.シフトギアをバック(R) に入れた時のアクション

シフトギアをバック(R) に入れた時、バック信号連動で動作(連続フラッシュとノーマル復帰)が切替られます。

操作方法
  1. シフトギアをバック(R) に入れる → スイッチ単押し(1 秒以下) → フラッシュ
  2. シフトギアをバック(R) に入れる → スイッチ長押し(1 秒以上) → ノーマル復帰( 常時点灯)
    ※「ノーマル復帰」時はフラッシュは行いません。じわっと点灯し、じわっと消灯します。

2.手元増設スイッチでのアクション

スイッチを押した時の操作と点滅の状態
  1. スイッチ単押し(1 秒以下) → 1 度だけパターン点滅
  2. スイッチ長押し(1 秒以上、5 秒以下) → 1 度だけパターン点滅 → スイッチを離す →   ループ点滅(設定パターンを繰り返し点滅させます) → スイッチを押す → 点滅終了
  3. スイッチ長押し(5 秒以上) → 1 度だけパターン点滅 → 5 秒経過するとバックランプが点灯 →    スイッチを離す → デモモード → スイッチを押す → デモモード終了

※2 から3 などデモモード中から各モードに移行する場合は、点滅終了させてから長押しなどの操作に入って下さい。
ループ点滅、デモモード時はスイッチを押して終了させるまで点滅し続けます。
バック信号が入ってもスイッチでの操作が優先されますのでご注意下さい。

3.点滅パターンの変更(メモリーに記憶)

  • スイッチを押し続ける → 1 度だけパターン点滅(スイッチは押したまま) → 5 秒以内にシフトギアをバック(R) に入れる  →バックランプが点灯する → スイッチを離す → パターン1が点滅

※パターン変更モードに入ると、現在のパターンを繰り返し点滅させ続けます   変更モードに入れば、安全の為にシフトギアはパーキング(P) へ戻して下さい。

点滅パターン変更中は

  1. ボタン単押し(1 秒以下) → 点滅パターン変更
  2. ボタン長押し(1 秒以上) → バックランプ点灯 → ボタンを離す → パターンをメモリーに記憶→ パターン設定終了

ご注文前にご確認ください

現行エスティマにて、正常に接続しているにも関わらずユニットに何らかのノイズ(入力)が乗る事象が確認されています。
ユニットの不具合ではなく、車両側の問題なりますが、これから発売される車の車種によっては、起こる場合がありますので予めご了承ください。
※現行より一世代前のエスティマでは、このような事例はおきておらず、正常に動作しております。

【確認されている事象】
別売のLEDプッシュスイッチをつけた場合、ACCがONの状態で常にLEDプッシュスイッチが光る(微弱な電流が流れ、プッシュスイッチが光る)。
※LEDプッシュスイッチを付けない場合は、ACCがONの状態でユニットに接続したバックランプが常に点灯する。
