CRD(定電流ダイオード) 10mA E-103 [80402999]

CRD(定電流ダイオード) 10mA E-103 [80402999]

販売価格: 50円(税別)

オプションにより価格が変わる場合もあります。

本数 在庫
1本
10本
100本

販売価格: 50円(税別)

数量: セット

商品詳細

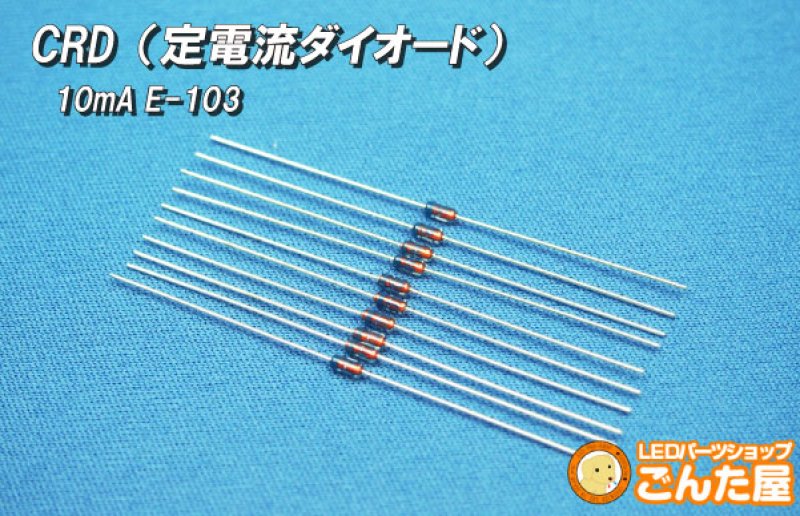

CRD(定電流ダイオード) 10mA E-103

石塚電子 定電流ダイオード CRD Eシリーズ

■商品仕様・スペック

パッケージ:DO-35
ピンチオフ電流/Ip:8〜12mA(代表値:10mA)
肩特性/VK: 3.5V
肩特性/IK(min): 0.8×Ip
制限電流比(max): 1.0
最高使用電圧(max):30V

●ピンチオフ電流とは?
定電流になる値(上限値)のことです。


●肩特性とは?
CRDはどんな電圧でも定電流ではありません。
CRDにかかる電圧が肩特性(VK)以上だと定電流になり、その電圧の事です。
肩特性以下の電圧だと流れる電流は少なくなります

 CRDの肩特性電圧値 < LEDが光った時のCRD両端電圧 < CRDの最高使用電圧


つまり12V車で10mA をLEDに流そうと思うと

 12V-3.5V=8.5V(がLEDにかかる電圧になり、LEDの定格電圧×個数がこの電圧以下になるように接続します)


 ごんた屋LEDなら、白、青なら3発直列、赤、黄は4発直列で接続可能です
